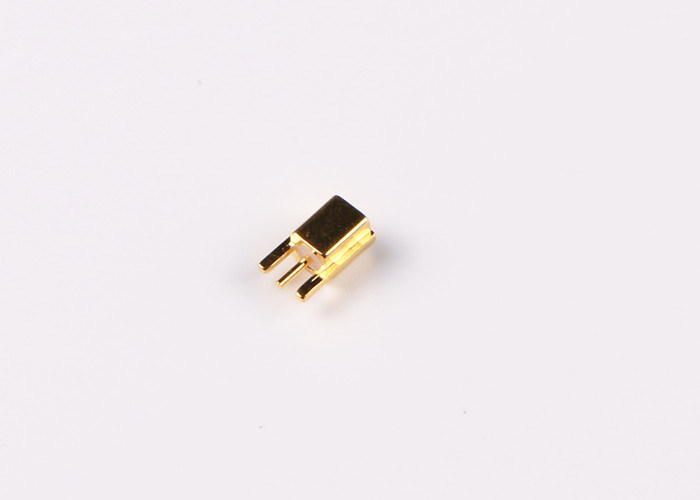

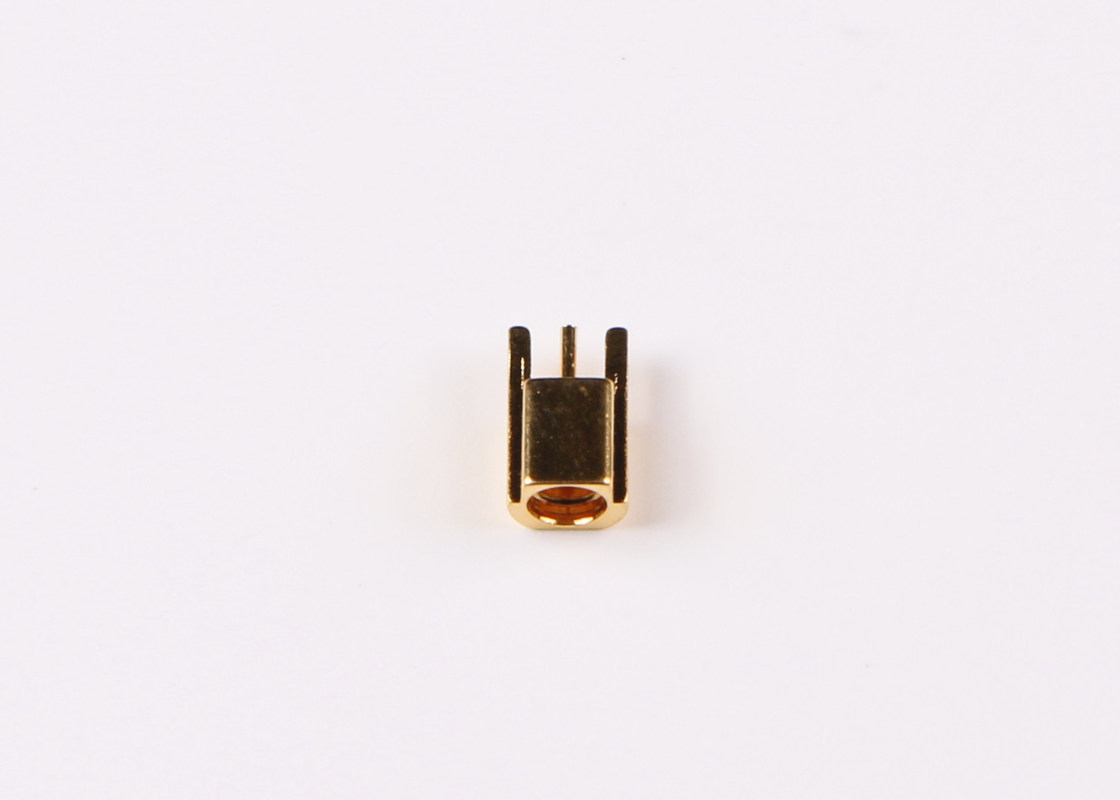

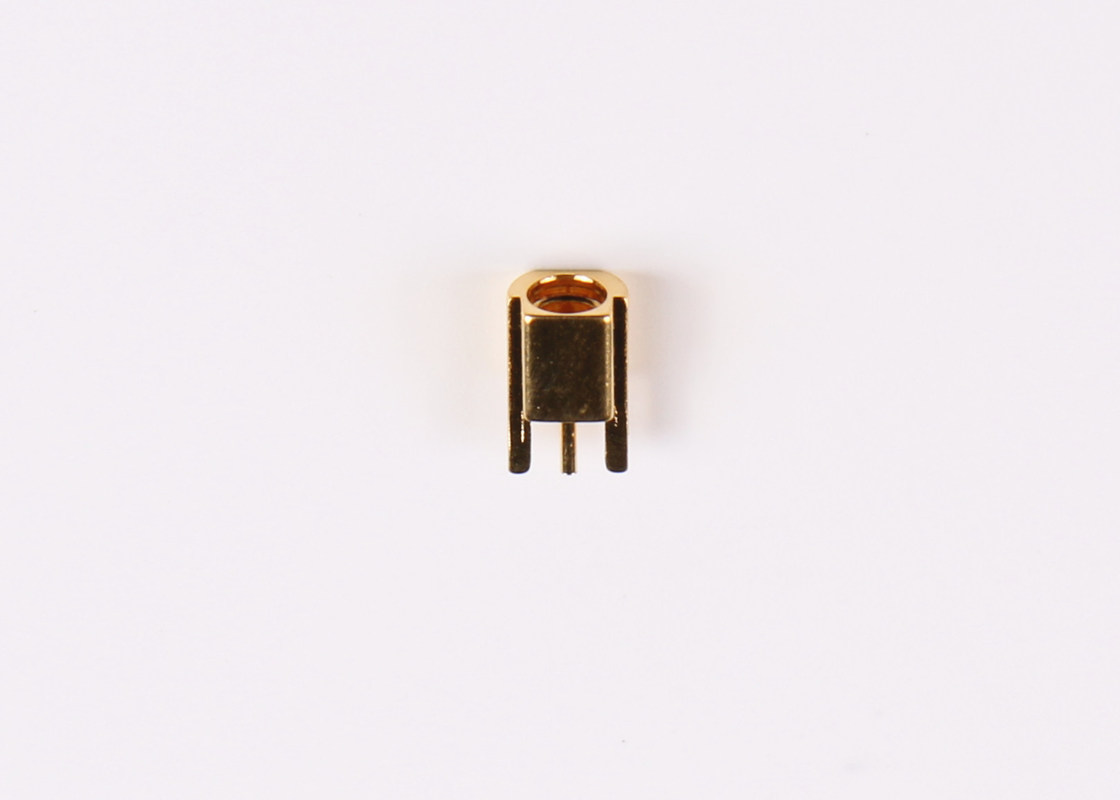

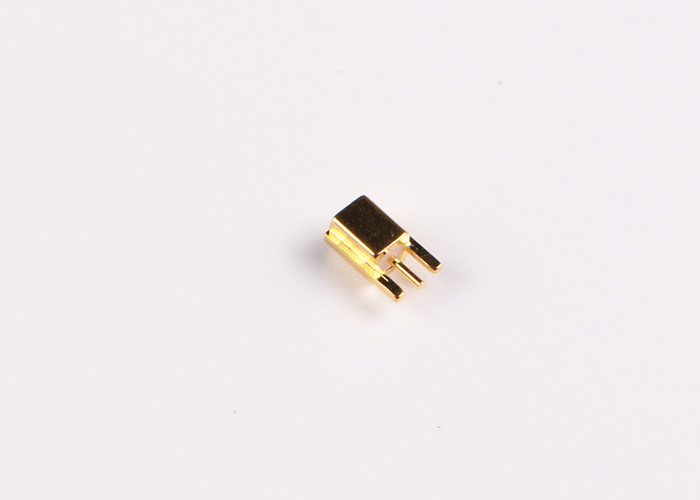

Vergoldete Männliche Steckdose MCX Gerades RF-Kabel Koaxialanschluss für PCB-Mount
Eigenschaften:
- Schnelle Verbindung / Trennung
- Eine breite Palette von Miniatur-RG-flexiblen, halbstarren Koaxialkabeln
- MCX-Anschlüsse sind in gerader oder rechtwinkliger Ausführung erhältlich, ebenso wie Schotte, 2-Loch-Panel, 4-Loch-Panel oder Montageoptionen.
- Niedrige Kosten kombiniert mit hoher Qualität.
- Breitbandleistung bei geringer Reflexion von DC bis 6 GHz.
- Impedanz von 50 Ohm
- zur Befestigung an industriestandardmäßigen Kabeln und als Leiterplattenvorrichtung
- Wiederholbare Leistung
Anwendung:
- Drahtlose Kommunikation (WLAN und Mobilfunk)
- Kommunikationsgeräte
- Messgeräte
- Antennen
- Basisstationen
- Telekommunikation
- Computer (Netzwerke)
- Geräte
- Prüfung und Messung
- Hochgeschwindigkeitskabelmodems
- Satcom
- Global Positionssystem (GPS)
- Automobilindustrie
- Übertragung
TYPE MCX RF Connector ist eine Art von Miniatur-Konnektoren mit Snap-on-Kopplung.prägnante StrukturSie sind weit verbreitet im globalen Positionssystem, im digitalen Personalcomputernetzwerk, in allen Arten von Funkgeräten, in kleinen elektronischen Geräten und im WLAN-System.
Der MCX-Funkanschluss der Serie MCX ist für Geräte geeignet, die die Anforderungen an Gewicht und Volumen erfüllen, die Betriebsfrequenz kann 6 GHz erreichen, Plug-in-Design verwenden, die Schnittstellengröße ist ähnlich wie bei SMB,aber das Volumen ist etwa 30% kleiner, Kontakt zuverlässiger ist, verbinden ist schneller, die die Anforderung der digitalen Kommunikation intensiv und miniaturisiert erfüllen kann.
Die Anwendungen der MCX-Anschlüsse sind solche, bei denen Größe, Gewicht, Leistung und einfache Montage die treibenden Überlegungen für die endgültige Designentscheidung sind.drahtlose Kommunikation (WLAN und Mobilfunk) und Automobil.
Spezifikation:
| Elektrische Eigenschaften |
| Impedanz |
50 Ohm |
| Frequenzbereich |
Gleichspannung ~ 6 GHz |
| Nennspannung |
250 VRMS (höchster Meeresspiegel) |
| Dielektrika Spannungswiderstand |
750 VRMS (höchster Meeresspiegel) |
| Widerstand gegen Isolierung |
>=2000 MOhm |
| Kontaktwiderstand |
Außenleiter |
<= 2,5 mOhm |
| Zentralleiter |
<= 5,0 mOhm |
| VSMR |
Das ist ein Problem.3 |
| Material- und mechanische Eigenschaften |
| Zentralleiter |
Männlich/Stecker |
mit einer Breite von nicht mehr als 20 mm |
mit einer Breite von nicht mehr als 20 mm |
| Weiblich/Steckdose |
Bronze aus Sn-P |
mit einer Breite von nicht mehr als 20 mm |
| Widerstandsfähigkeit Kontakt |
Berylliumbronze |
mit einer Breite von nicht mehr als 15 mm |
| Schale / Gehäuse |
Messing, Edelstahl |
mit einer Breite von nicht mehr als 15 mm |
| mit einer Breite von nicht mehr als 15 mm |
PTFE |
| Siegelring |
Silikonkautschuk |
| Haltbarkeit |
500 Zyklen |
| RoHS-konform |
- Ja, das ist es. |
| Kontaktauflösung mit dem Zentrum |
Krampfadern |
| Endung des externen Kontakts |
Krampfadern |
| Paarungszyklen |
500Zyklen |
| Kontaktaufbewahrung |
10N min |
| Kabelbindung |
100 N min |
| Kraft der Paarung |
13.6N max. |
| Entkopplungskraft |
13.6N max. |
Umweltspezifikation:
| Betriebstemperatur |
-30 bis +70°C |
| IP-Bewertung (gepaart) |
IP64 |
Anmerkung:
Wir haben mehr als 10.000 Arten von Verbindungsprodukten (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP etc.), wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird,Bitte kontaktieren Sie uns mit Ihren Angaben..
