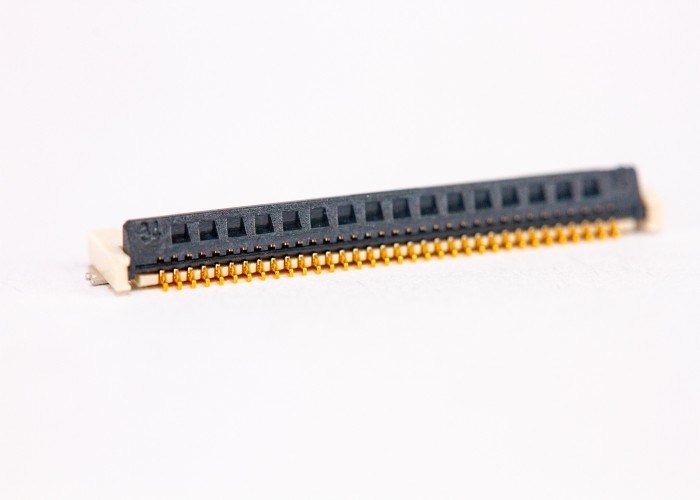

Σύνδεσμος Fpc Zif Φυσικού Χρώματος LCP, Μαύρο Κάλυμμα Κλειδώματος, Διπλής Όψης Επαφής

0.5MM ύψος πλάσματος 1.8MM 6-70PIN εμπρός ανοικτός τύπος εμπρός κλειδαριά διπλής όψης επαφή FPC/FFC connector

Ελαστικό επίπεδο καλώδιο, ήΕπενδύσεις, αναφέρεται σε οποιαδήποτε ποικιλία ηλεκτρικού καλωδίου που είναι τόσο επίπεδο όσο και ευέλικτο, με επίπεδες στερεούς αγωγούς.Ο όρος FFC αναφέρεται συνήθως στο εξαιρετικά λεπτό επίπεδο καλώδιο που βρίσκεται συχνά σε ηλεκτρονικές εφαρμογές υψηλής πυκνότητας όπως φορητοί υπολογιστές και κινητά τηλέφωνα.Ορισμένες φορές ο όρος FPC (ελαστικό τυπωμένο κύκλωμα) χρησιμοποιείται μάλιστα κάπως ανακριβώς για οποιοδήποτε είδος FFC.Ωστόσο, αυτό χρησιμοποιείται πιο ακριβώς για να περιγράψει χαραγμένα ή τυπωμένα κυκλώματα που ενσωματώνουν συστατικά και είναι κατασκευασμένα σε ένα ευέλικτο υλικόΤα FFC είναι συνήθως ευθείες συνδέσεις χωρίς στοιχεία.

Περιγραφή του προϊόντος

Σύνθεση υλικού:

• Κύριο σώμα Σώμα: LCP Φυσικό χρώμα LCP Φυσικό χρώμα (UL 94V-0)
• Κάλυψη κλειδαριού: LCP Black LCP Black (UL 94V-0)
• Τερματικό τερματικό: Φωσφόρος Φωσφόρος Χάλκινος
• Πλάκα θέσης Στατήρας: Χαλκός Χαλκός

Μηχανισμός σχεδιασμού δομής:

1) Ονομασία σειράς Σειρά: PITCH 0,3mm FFC/FPC DUAL CONTACT SIDE CONNECTOR (H=0,9mm) πίσω σύνδεσμος κλειδαριού περιστροφής
2) Θέση PIN Θέση PIN: Βλέπε σχέδιο προϊόντος Βλέπε σχέδιο
3) Τύπος επαφής: Διπλής πλευρικής επαφής
4) Σχήμα τερματικού TML Τύπος συγκόλλησης: SMT
5) Κατάλληλο για παχιά PCB FPC Πλούτος: T=0.2±0.02mm
6) Προδιαγραφές επικάλυψης: Βλέπε σχέδιο προϊόντος Βλέπε σχέδιο
7) Συνολικότητα συγκόλλησης Συνολικότητα: 0,10 mm MAX

Παράμετρος απόδοσης:

1) Τυπική κατάσταση Τυπικές συνθήκες:
Α Θερμοκρασία λειτουργίας: -40 ~ +85°C Χωρίς σύνδεση συμπύκνωσης.
Β υγρασία χρήσης Υγρασία λειτουργίας: 20-85%RH
Θερμοκρασία αποθήκευσης C Θερμοκρασία αποθήκευσης: -10 ~ +50 ° C χωρίς σύνδεση συμπύκνωσης.
D Εξοικονόμηση υγρασίας Υγρασία αποθήκευσης: 20·85% RH
2) Δυναμική τάση Δυναμική τάση: θερμοκρασία περιβάλλοντος 20 ° C 50V (AC / DC) θερμοκρασία περιβάλλοντος 20° C 50V (AC / DC)
3) Ρυθμισμένο ρεύμα Ρυθμισμένο ρεύμα: θερμοκρασία περιβάλλοντος 20 °C 0,5A / PIN θερμοκρασία περιβάλλοντος 20°C 0,5A / PIN
