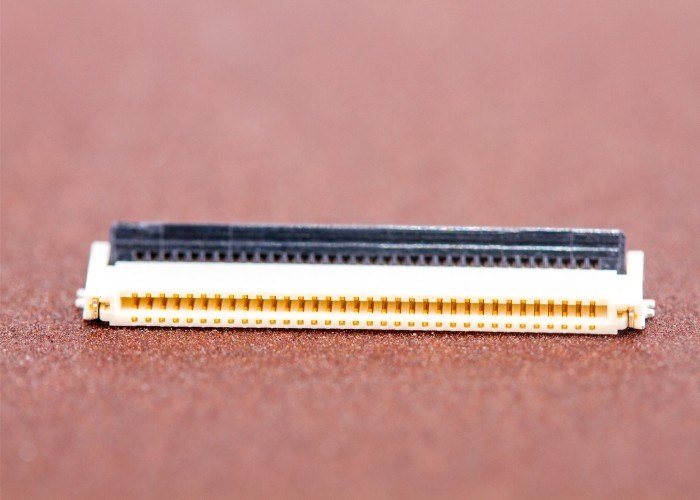

100mΩ Maksimum FFC FPC Konnektör / 40 Pin Fpc Konnektör ＞0.3N/PIN Kablo Tutma

0.5MM pitch plastik yüksekliği 1.8MM 6-70PIN ön açık ön kilit türü çift taraflı temas FPC/FFC connector

Malzeme bileşimi:

• Ana vücut Ev: LCP Doğal renk LCP Doğal renk (UL 94V-0)
• Kilit kapağı: LCP Siyah LCP Siyah (UL 94V-0)
• Terminal Terminal: Fosfor Fosfor Bronz
• Pozisyonlama plaka statörü: Bakır Bakır

Yapı tasarımı mekanizması:

1) Serinin adı Serisi: PITCH 0.3mm FFC/FPC DUAL CONTACT SIDE CONNECTOR (H=0.9mm) arka dönme kilit bağlantısı
2) PIN konumu PIN konumu: Ürün çizimine bakın çizime bakın
3) Bağlantı türü Bağlantı: Çift taraflı temas Çift taraflı temas
4) Terminal şekli TML Lehimleme Tipi: SMT tipi
5) FPC kalın PCB için uygundur Kalınlığı: T=0.2±0.02mm
6) Plakasyon Spesifikasyonu: Ürün çizimini bakın çizimi bakın
7) Lehim coplanarity Coplanarity: 0.10mm MAX

Performans Parametresi:

1) Standart durum Standart koşullar:
A Çalışma sıcaklığı: -40 ~ + 85°C Kondensasyon bağlantısı yok. Buz koşullarında Buz veya çiğ olmadan
B Kullanım Nemliği İşlem Nemliği: 20-85%RH
C depolama sıcaklığı Depolama sıcaklığı: -10 ~ +50 ° C, yoğunlaşma bağlantısı yoktur. Buz koşullarında Buz veya çiğ olmadan
D Nem tasarrufu Depolama Nem: 20~85%RH
2) Rütbeli voltaj Rütbeli voltaj: ortam sıcaklığı 20 ° C 50V (AC / DC) ortam sıcaklığı 20°C 50V (AC / DC)
3) Rütbeli akım Rütbeli akım: Çevre sıcaklığı 20 °C 0.5A / PIN Çevre sıcaklığı 20 °C 0.5A / PIN
