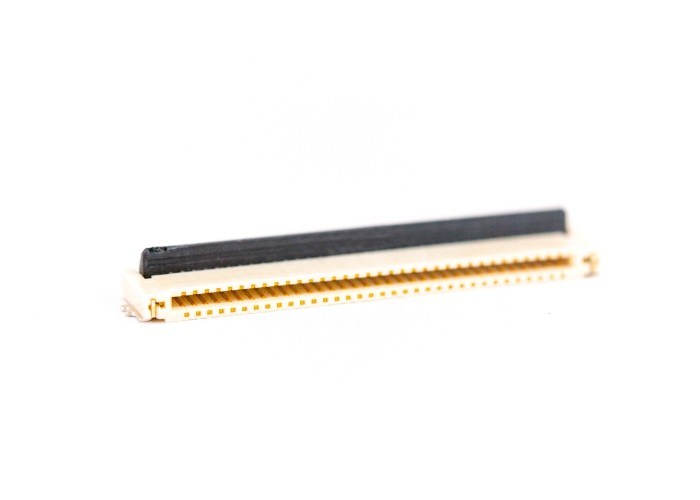

Une carte de rupture FFC, connecteur FPC à 24 broches 0,10 mmSolder Coplanarité Coplanarité

0.5MM hauteur en plastique de l'emplacement 1.8MM 6-70PIN avant type verrouillage avant ouvert contact double face FPC/FFC connectoR

L'espacement des conducteurs. La hauteur se réfère généralement à la distance entre le centre d'un conducteur et le centre de son conducteur voisin.Un seul FFC peut avoir des hauteurs différentes entre différents conducteurs sur le même câbleLes câbles FFC sont disponibles dans de nombreuses hauteurs, telles que 0,500 mm, 0,625 mm, 0,635 mm, 0,800 mm, 1,00 mm, 1,25 mm, 1,27 mm, 2,00 mm, 2,54 mm, mais les hauteurs les plus courantes sont 0.500 mm et 1.00 mm. Les FFC à hauteur personnalisée et à hauteur multiple sont disponibles sur demande.

Description du produit

Composition du matériau:

• La couleur de l'appareil est la couleur naturelle (UL 94V-0)
• Pour les véhicules à moteur à commande numérique, le numéro de série de l'appareil doit être le suivant:
• Terminal de la gare: phosphore phosphore bronze
• Plaque de positionnement Stateur: laiton

Mécanisme de conception de la structure:

1) Nom de série Série: PITCH 0,3 mm FFC/FPC DUAL CONTACT SIDE CONNECTOR (H=0,9 mm) connecteur de verrouillage à rotation arrière
2) Position PIN Position PIN: voir le dessin du produit voir le dessin
3) Type de contact Contact: contact à double face
4) Forme du terminal TML Type de soudure: type SMT
5) Convient pour les PCB épais en FPC Épaisseur: T=0,2±0,02 mm
6) Spécification du revêtement: voir dessin du produit voir dessin
7) Coplanarité de la soudure Coplanarité: 0,10 mm MAX

Paramètre de performance:

1) Statut standard Les conditions standard:
A Température de fonctionnement: -40 ~ +85°C Pas de jonction de condensation.
B Humidité d'utilisation Humidité d'exploitation: 20 à 85% RH
Température de stockage C Température de stockage: -10 ~ +50 °C sans jonction de condensation Dans des conditions glaciales Sans glace ni rosée
D Économiser de l'humidité L'humidité de stockage: 20 à 85% RH
2) Voltage nominal Voltage nominal: température ambiante 20 ° C 50 V (CA / CC) Température ambiante 20 ° C 50 V (CA / CC)
3) Courant nominal Courant nominal : température ambiante 20 °C 0,5A / PIN Température ambiante 20 °C 0,5A / PIN
