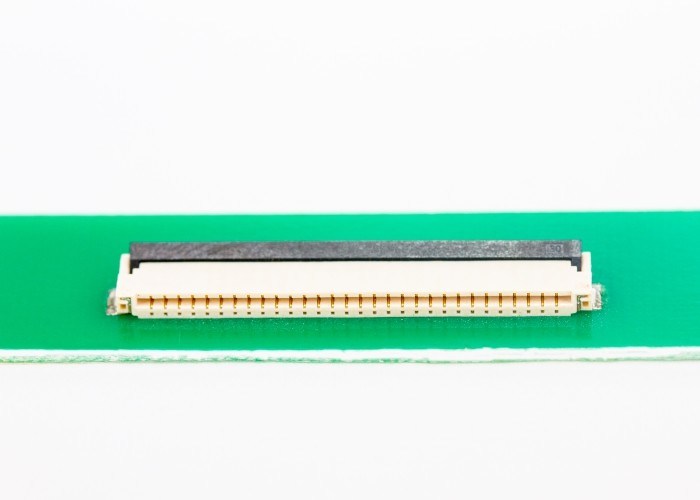

1.0MM Βήμα Πλαστικό FFC FPC Σύνδεσμος Ύψος 2.0MM Διπλής Όψης Επαφή

0.5MM ύψος πλάσματος 1.8MM 6-70PIN εμπρός ανοικτός τύπος εμπρός κλειδαριά διπλής όψης επαφή FPC/FFC connector

Περιγραφή του προϊόντος

Σύνθεση υλικού:

• Κύριο σώμα Σώμα: LCP Φυσικό χρώμα LCP Φυσικό χρώμα (UL 94V-0)
• Κάλυψη κλειδαριού: LCP Black LCP Black (UL 94V-0)
• Τερματικό τερματικό: Φωσφόρος Φωσφόρος Χάλκινος
• Πλάκα θέσης Στατήρας: Χαλκός Χαλκός

Μηχανισμός σχεδιασμού δομής:

1) Ονομασία σειράς Σειρά: PITCH 0,3mm FFC/FPC DUAL CONTACT SIDE CONNECTOR (H=0,9mm) πίσω σύνδεσμος κλειδαριού περιστροφής
2) Θέση PIN Θέση PIN: Βλέπε σχέδιο προϊόντος Βλέπε σχέδιο
3) Τύπος επαφής: Διπλής πλευρικής επαφής
4) Σχήμα τερματικού TML Τύπος συγκόλλησης: SMT
5) Κατάλληλο για παχιά PCB FPC Πλούτος: T=0.2±0.02mm
6) Προδιαγραφές επικάλυψης: Βλέπε σχέδιο προϊόντος Βλέπε σχέδιο
7) Συνολικότητα συγκόλλησης Συνολικότητα: 0,10 mm MAX

Παράμετρος απόδοσης:

1) Τυπική κατάσταση Τυπικές συνθήκες:
Α Θερμοκρασία λειτουργίας: -40 ~ +85°C Χωρίς σύνδεση συμπύκνωσης.
Β υγρασία χρήσης Υγρασία λειτουργίας: 20-85%RH
Θερμοκρασία αποθήκευσης C Θερμοκρασία αποθήκευσης: -10 ~ +50 ° C χωρίς σύνδεση συμπύκνωσης.
D Εξοικονόμηση υγρασίας Υγρασία αποθήκευσης: 20·85% RH
2) Δυναμική τάση Δυναμική τάση: θερμοκρασία περιβάλλοντος 20 ° C 50V (AC / DC) θερμοκρασία περιβάλλοντος 20° C 50V (AC / DC)
3) Ρυθμισμένο ρεύμα Ρυθμισμένο ρεύμα: θερμοκρασία περιβάλλοντος 20 °C 0,5A / PIN θερμοκρασία περιβάλλοντος 20°C 0,5A / PIN
