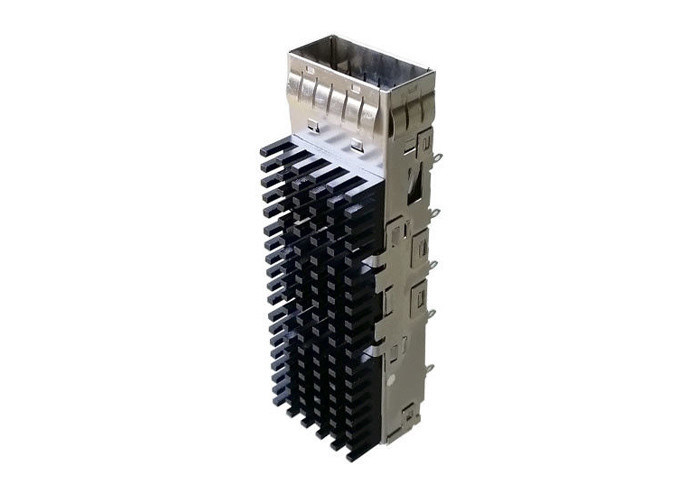

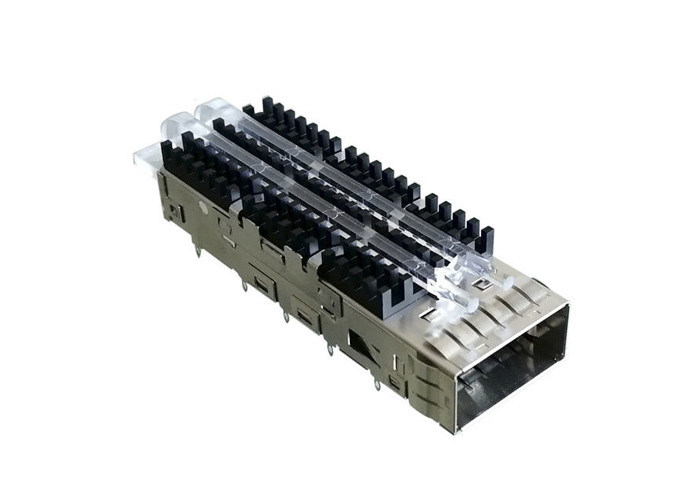

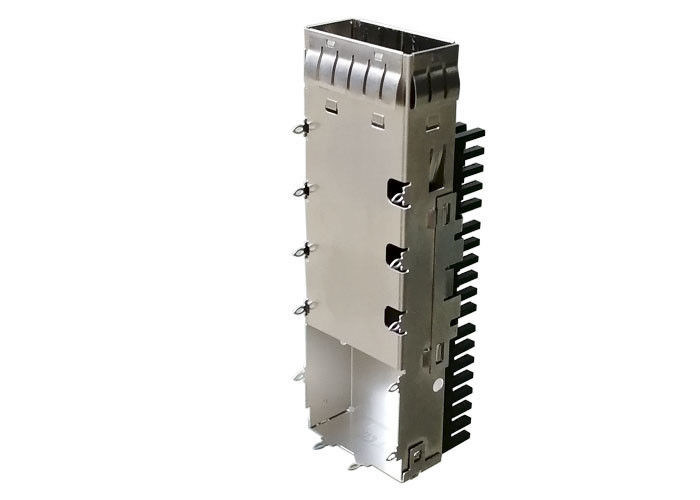

Gaiola de EMI Tabs Single Port SFP28 18,75 milímetros para o conector QSFP28

EMI Tabs Sinqueiro de calor Portão único SFP28 Caixa 18,75 mm Para conector QSFP28

Amplamente utilizadoA próxima geração de dispositivos de E/S de alta velocidade, com suporte a aplicações Ethernet de 40G a 100G.As gaiolas de liga de cobre Press Fit oferecem variantes de mola EMI ou juntas EMI e são totalmente compatíveis com módulos ópticos QSFP existentes (Transceptor) e conjuntos de cabos.

Os transceptores QSFP28 são utilizados principalmente para aplicações Ethernet de 40G a 100G, o design compacto, o baixo consumo de energia e o baixo custo tornam-no a primeira opção na aplicação Ethernet 100G;

A gaiola QSFP28 é compatível com os seguintes tipos de transceptor QSFP28 (módulo óptico)

• Transceptor 100GBASE-SR4 QSFP28
• Transceptor 100GBASE-PSM4QSFP28
• Transceptor 100GBASE-LR4 QSFP28
• Transceptor 100GBASE-CWDM4 QSFP28

1Características

• Construções de aço inoxidável de uma peça

• Projeto de baixa emissão através de dedos de mola dobráveis

• Molas de arranque de transceptores reforçadas

• Instalação / remoção simples e rápida

• Furtos na placa hospedeira não danificados quando a gaiola é retirada

• Compatibilidade com transceptores QSFP28

• Conectores e gaiolas disponíveis

• Disponível com gaiolas de porta única ou múltipla (montagem de painel)

• Kit conveniente com conector QSFP28 e gaiola

• Projeto 3D do pé para melhor retenção da prensagem e contato com os furos da placa de hospedagem

• Canais de solda de pressão ou de soldagem por buraco em gaiolas

• Disponível individualmente ou como kit (série SFPK)

• As janelas de transferência de calor em todas as superfícies das gaiolas SFP

• Suporta layouts de placa de hospedeiro e projetos de transceptores compatíveis com a MSA

2Serviço de personalização

• O QSFP28 Cage pode ser com 1 x n Ganged Estrutura, ou 2 x n Estrutura empilhada
• QSFP28 Cage pode ser com diferentes dissipação de calor
• QSFP28 Cage pode ser com tubos de luz ou sem, Construído em ou na parte superior ou traseira da gaiola
• A gaiola QSFP28 pode ser com dissipador de calor ou sem ele, e o dissipador de calor com estilo diferente
• QSFP28 Cage pode ser com EMI Finger Spring ou elastomérico Gasket
• Suporte para fazer conector QSFP28 integrado com gaiolas EMI, conector QSFP28 isolado ou gaiolas QSFP28 isoladas
• Tipo de montagem diferente, Press Fit ou Solder Post e o comprimento do pin pode ser personalizado

3. Caixa QSFP28 (49001-00N011 ) Estrutura:

• Largura da porta única: 18,75 mm
• Altura do portão único: 8,95 mm
• Cageira de metal estampada e moldada, com buraco de dissipação de calor;
• Sem tubos de luz, pode ser personalizado conforme necessário
• Com dissipador de calor, dissipador de calor Material é alumínio, com tratamento de óxido negro na superfície
• Tipo de montagem Press Fit, pode ser personalizado conforme necessário
• Material da gaiola: liga de cobre
• CLIP: Aço de estabilidade
• Com o EMI Tab Spring, forneça melhorProteção EMI da moldura
• 1 x 1 Caixa QSFP28 de porta única, sem conector SFP integrado
• QSFP28 comprimento da gaiola: 61,16 mm
• Largura da gaiola QSFP28: 19,46 mm
• QSFP28 Altura da gaiola: 16,0 mm (com dissipador de calor)
• QSFP28 Press Cage Fit PIN comprimento: 2,05 mm

4. Caixa QSFP28 (49001-00N011) Aplicações:

• Servidores
• Armazenamento
• Serviços de telecomunicações
• Interruptores
• Ferramentas de telecomunicações
• Dados/Comunicações
• Servidores de ponta
• Reuniões em rede
• Canal de fibra e Gigabit Ethernet
• Equipamento de rede
• Roteador/interruptor
• Conector QSFP28 / Transceptor QSFP28

Esta não é uma lista definitiva de aplicações deste produto.

5Vantagens:

• 20 anos de experiência em conectores variados
• 1500 empregados
• 58 engenheiros de I&D.
• 22000 m2 Fábrica
• Capacidade de 20 000 portos / mês
• Apoiamos o serviço Costom;
• Os nossos produtos estão em conformidade com a certificação RoHS, REACH e UL
• Empresa de longo prazo com a HUAWEI, ZTE, FOXCONN, XIAOMI, TCL, etc.
• Capacidade mensal de 20KK Prots
• Certificação do sistema de gestão internacional ISO9001, ISO14001, QC080000, OHSAS18001 e IECC- Não.
• Temos o nosso próprio molde de hardware e molde de plástico
• Tem 3 máquinas LS-WEDM
• Tem 12 máquinas WEDM e 8 máquinas CNC
• Tem 20 máquinas de moagem e 12 máquinas de descarga elétrica
• Tem 30 máquinas de carimbo
• Tem 55 máquinas de injecção de plástico
• Tem oficinas de montagem automática
• Resposta rápida, engenheiros profissionais de P&D, equipe de serviço positiva, garantir que todos os processos sejam eficazes e bem organizados;

6. QSFP28 Cage Vantagens:

7. Aprender Mais

Os transceptores QSFP estão disponíveis com uma variedade de tipos de transmissor e receptor,permitindo aos utilizadores selecionar o transceptor adequado para cada ligação para fornecer o alcance óptico necessário através de fibra multimodo ou monomodoOs módulos QSFP estão comumente disponíveis em várias categorias diferentes:

4 x 1 Gbit/s QSFP

O documento QSFP original especificou quatro canais que carregam Gigabit Ethernet, 4GFC (FiberChannel) ou DDR InfiniBand.

4 x 10 Gbit/s QSFP+

O QSFP+ é uma evolução do QSFP para suportar quatro canais de 10 Gbit/sec transportando 10 Gigabit Ethernet, 10GFC FiberChannel ou QDR InfiniBand.Os 4 canais também podem ser combinados em uma única ligação Ethernet de 40 GigabitÉ geralmente para a aplicação de Data Center, 40G Ethernet, Infiniband e outros padrões de comunicação.

4 x 14 Gbit/s QSFP+ (QSFP14)

O padrão QSFP14 é projetado para transportar FDR InfiniBand, SAS-3. ou 16G Fibre Channel.

4 x 28 Gbit/s QSFP+ (QSFP28)

O padrão QSFP28 é projetado para transportar 100 Gigabit Ethernet, EDR InfiniBand. ou 32G Fibre Channel.Este tipo de transceptor também é usado com cabos de ligação direta para adaptar uma única porta 100GbE a quatro portas Ethernet independentes de 25 gigabit (QSFP28-to-4x-SFP28)Às vezes, este tipo de transceptor também é referido como "QSFP100" ou "100G QSFP" por uma questão de simplicidade.

8Desenho mecânico

Você pode saber os detalhes da demência a partir do desenho seguinte
