Conector de gavetas de gavetas elásticas SFP empilhadas de 3,05 mm Serviço de personalização

Conector de porta Sfp de junta de elastomero empilhado 3,05 mm Pin de pressão

A OUR oferece a sua gaiola para transceptores SFP com o design mecânico mais rígido disponível no mercado.A gaiola é projetada para aplicações de press fit, a fim de reduzir o esforço de fabricação de alto volumeAs molas de contato da moldura dobradas externamente e a construção de uma peça melhoram o desempenho do EMI.

O projeto SFP é mais compacto do que o XFP, X2, EXNPAK, o custo também é menor,Está a tornar-se cada vez mais popular nos campos de redes e telecomunicações que precisam de maior velocidade de transmissão e maior distância de transmissão.;

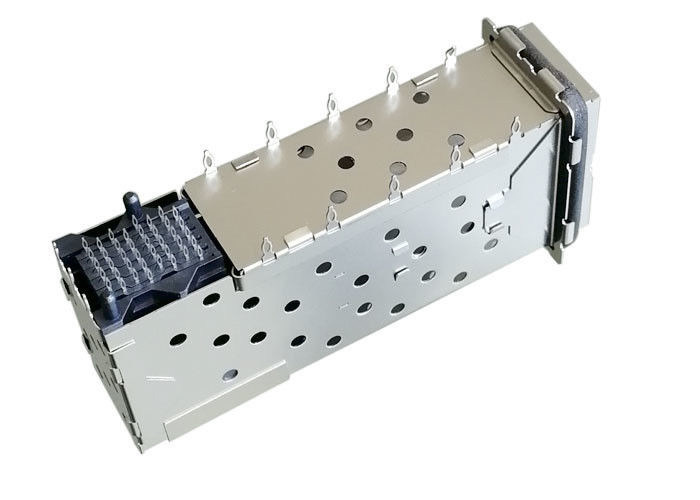

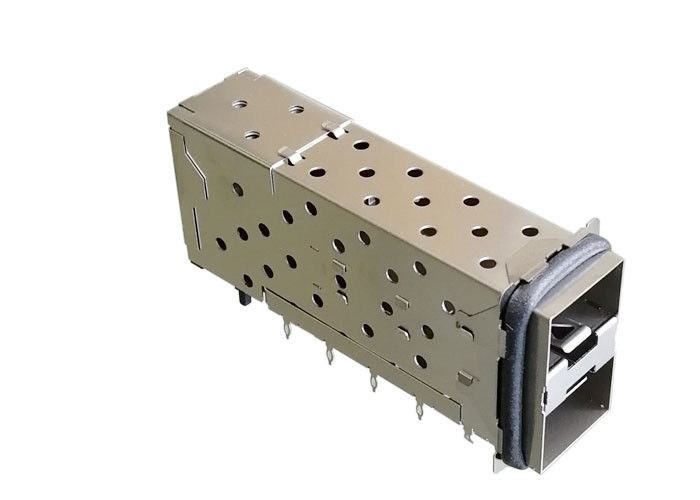

1. SFP + conector de gaiola (47025-03M321) Estrutura:

• 2 x 1 SFP empilhado mais conector de gaiola, com SFP integrado mais conector
• SFP + comprimento da gaiola: 63,25 mm
• SFP + largura da gaiola: 19,7 mm
• SFP + altura da gaiola: 30,2 mm
• SFP + Press Fit PIN comprimento: 3,05 mm
• A gaiola é uma gaiola de metal estampada e formada, com um buraco de dissipação de calor;
• Sem tubos de luz, pode ser personalizado conforme necessário
• Sem dissipador de calor, pode ser personalizado conforme necessário
• Com o Elastomeric, fornece melhorProteção EMI da moldura
• Tipo de montagem Press Fit, pode ser personalizado conforme necessário
• Com conector integrado de 20 pinos
• Caixa: liga de cobre 0,25 mm
• O material de carcaça do conector é de vidro preenchido com termoplástico preto Cor, UL940 - V
• Terminal de ligação: Bronze de fósforo
• Tubo luminoso: policarbonato de cor clara, UL940 - V
• Casas para tubos de luz: PA46, preto, UL940 - V
• Finalização: Área de contato dos terminais Revestida em ouro
• Área do terminal de solda de estanho revestido

2Vantagens:

• Temos o nosso próprio molde de hardware e molde de plástico
• Tem 3 máquinas LS-WEDM
• Tem 12 máquinas WEDM e 8 máquinas CNC
• Tem 20 máquinas de moagem e 12 máquinas de descarga elétrica
• Tem 30 máquinas de carimbo
• Tem 55 máquinas de injecção de plástico
• Tem oficinas de montagem automática
• Resposta rápida, engenheiros profissionais de P&D, equipe de serviço positiva, garantir que todos os processos sejam eficazes e bem organizados;
• 20 anos de experiência em conectores variados
• 1500 empregados
• 58 engenheiros de I&D.
• 22000 m2 Fábrica
• Capacidade de 20 000 portos / mês
• Apoiamos o serviço Costom;
• Os nossos produtos estão em conformidade com a certificação RoHS, REACH e UL
• Empresa de longo prazo com a HUAWEI, ZTE, FOXCONN, XIAOMI, TCL, etc.
• Capacidade mensal de 20KK Prots
• Certificação do sistema de gestão internacional ISO9001, ISO14001, QC080000, OHSAS18001 e IECC

- Não.

3Vantagem do produto

Principais características e benefícios, desempenho e flexibilidade:

A IT tem Variety Products:

As gaiolas SFP, QSFP, SFP mais gaiolas, QSFP mais gaiolas, SFP28 gaiolas, QSFP28 gaiolas, etc. Podemos fornecer gaiolas SFP separadamente, conector SFP separadamente ou SFP gaiolas + conector combinado.

Dissipação de calor:

As nossas soluções melhoradas termicamente oferecem um melhor fluxo de ar de frente para trás e de trás para frente através das gaiolas, proporcionando uma melhor dissipação de calor para um desempenho térmico líder na indústria.

Qualidade do sinal:

Para melhorar a qualidade do sinal, o portfólio SFP concentra-se na área da placa de bloqueio para reduzir a EMI e evitar a degradação do desempenho do circuito e garantir a conformidade com as normas.Os produtos são oferecidos em versões de molas EMI e juntas elastoméricas EMI para atender aos requisitos do sistema do cliente.

4. SFP PLUS Cage Aplicações:

• Equipamento de rede
• Roteador/interruptor
• Dados/Comunicações
• Servidores de ponta
• Reuniões em rede
• Servidores
• Armazenamento
• Serviços de telecomunicações
• Interruptores
• Ferramentas de telecomunicações
• Canal de fibra e Gigabit Ethernet

Esta não é uma lista definitiva de aplicações deste produto.

5Serviço de personalização

• A gaiola SFP pode ser com 1 x n Estrutura Ganged, ou 2 x n Estrutura empilhada
• Caixa SFP pode ser com diferentes dissipador de calor buraco
• Caixa SFP pode ser com tubos de luz ou sem, Construído em ou na parte superior da gaiola ou traseira
• SFP Cage pode ser com dissipador de calor ou sem, e o dissipador de calor com estilo diferente
• SFP Cage pode ser com EMI Finger Spring ou elastomérico Gasket
• Tipo de montagem diferente, Press Fit ou Solder Post e o comprimento do pin pode ser personalizado
• Suporte para fazer conector SFP integrado com gaiolas EMI, conector SFP isolado ou gaiolas SFP isoladas
