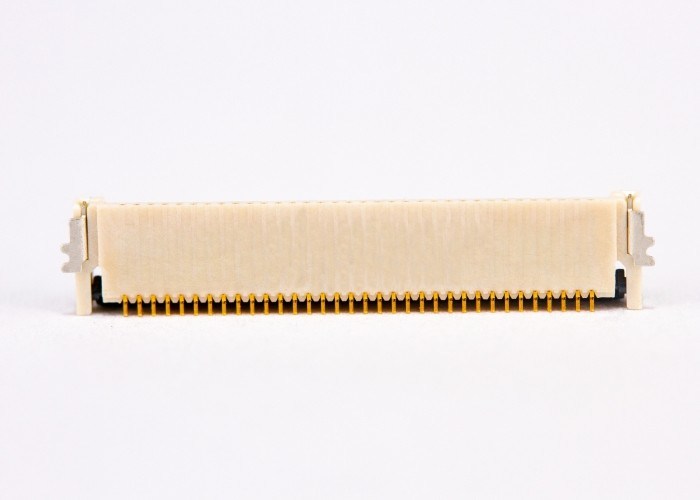

Yüksek Akım Ffc Kablo Konnektörü / Fpc Test Konnektörü Ultra İnce Uzun Ömürlü

0.5MM aralıklı plastik yükseklik 1.8MM 6-70PIN önden açık önden kilit tipi çift taraflı temas FPC/FFC konektörür

Malzeme Bileşimi:

• Ana gövde Muhafazası: LCP Doğal renk LCP Doğal Renk (UL 94V-0)
• Kilit Kapağı: LCP Siyah LCP Siyah (UL 94V-0)
• Terminal Terminali: Fosforlu Bronz
• Konumlandırma plakası Stator: Pirinç Pirinç

Ürün açıklaması

Yapısal Tasarım Mekanizması:

1) Seri adı Seri: PITCH 0.3mm FFC/FPC ÇİFT TEMASLI YAN KONEKTÖR (H=0.9mm) arka dönüş kilidi konektörü
2) PIN konumu PIN Konumu: Ürün çizimine bakın Çizime bakın
3) Temas tipi Temas: Çift taraflı temas Çift taraflı temas
4) Terminal şekli TML Lehimleme Tipi: SMT tipi
5) FPC kalın PCB Kalınlığı için uygun: T=0.2±0.02mm
6) Kaplama Özelliği: Ürün çizimine bakın Çizime bakın
7) Lehim eşdüzlemliliği Eşdüzlemlilik: 0.10mm MAKS.

Performans Parametresi:

1) Standart durum Standart koşullar:
A Çalışma sıcaklığı: -40 ~ +85°C Yoğuşma bağlantısı yok. Buz koşullarında Buz veya çiğ olmadan
B Kullanım nemi Çalışma Nemi: %20-85RH
C depolama sıcaklığı Depolama Sıcaklığı: -10 ~ +50 ° C yoğuşma bağlantısı yok. Buz koşullarında Buz veya çiğ olmadan
D Nem tasarrufu Depolama Nemi: %20～85RH
2) Nominal gerilim Derecelendirme Gerilimi: ortam sıcaklığı 20 ° C 50V (AC / DC) Ortam sıcaklığı 20°C 50V (AC/DC)
3) Nominal akım Derecelendirme Akımı: Ortam sıcaklığı 20 °C 0.5A / PIN Ortam sıcaklığı 20°C 0.5A / PIN
