Rechte Type Bulkhead Mini TNC Connector, TNC Paneelmontage Connectoren

TNC-sluiters voor schotels

mini-rf-connector

Plaats van herkomst:

China

Certificering:

CE ROHS

Contacteer ons

Verzoek om een Citaat

Rechte Type Bulkhead Mini TNC Connector, TNC Paneelmontage Connectoren

Productdetails

Ontwerpnorm::

IEC 60169-17

Type:

Direct

Been:

Nikkel verguld

Duurzaamheid:

500 cycli

Contactmateriaal:

Messing, BeCu

Materiaal:

Bassen

Impedantie:

50Ω

Productnaam:

TNC Conector

Markeren:

TNC-sluiters voor schotels

mini-rf-connector

Betaling & het Verschepen Termijnen

Min. bestelaantal

Bespreekbaar

Prijs

onderhandelbaar

Verpakking Details

Standaard omdoos

Levertijd

Binnen 3 weken

Verwante Producten

Viergats Flensbevestiging TNC RF Connector Vrouwelijk 50Ohm 11GHz Voor Magnetron

Krijg Beste Prijs

Vernikkeld TNC haakse connector, TNC coax connector VSWR ≤1.3

Krijg Beste Prijs

Vrouwelijke Schakelaar 2 van SMP rf Gatenflens zet Impedantie 50Ω voor MF108A-Kabel op

Krijg Beste Prijs

Microstrip Series Man SMP RF Connector Coaxiale connector Frequentie 40GHz

Krijg Beste Prijs

Contacteer ons

861329934567

ecergood@maoyt.com

86-0731-6531333

Contact nu

Productomschrijving

Vernield TNC Vrouwelijke afscherming Vier gaten Flanzenpaneel Montage RF Connector

TNC-serie product is ontworpen als een gedraaide versie van BNC-connector, de TNC RF-connectoren beschikken over schroefdraad voor paring.TNC-connectoren zijn miniatuur,met een vermogen van niet meer dan 50 WDeze laagkostenconnectoren maken meestal gebruik van gegoten en gegoten onderdelen.Hoewel de prestaties niet gelijk zullen zijn aan die van industriële of militaire productenDeze connectoren zijn ideaal voor een verscheidenheid aan commerciële toepassingen.communicatie en algemene industriële markten. Omgekeerde polariteit en 75 ohm TNC zijn ook beschikbaar.

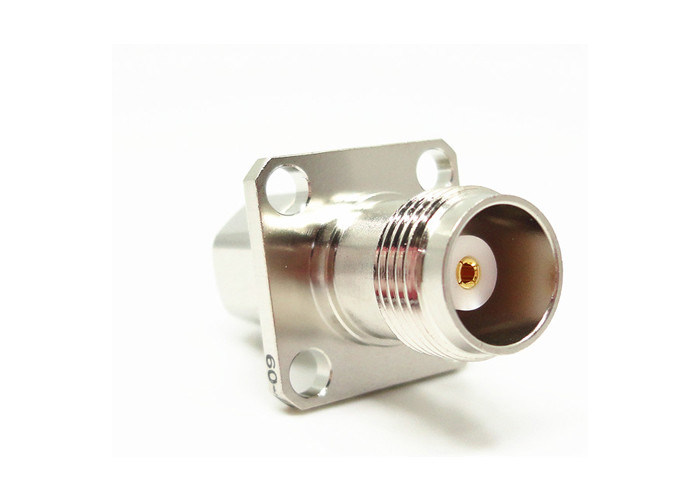

Rechte Type Bulkhead Mini TNC Connector, TNC Paneelmontage Connectoren 0

Specificatie

Elektrische kenmerken
Impedantie	50Ω
Frequentiebereik	DC~4 GHz
Nominale spanning	2500VRMS (maximaal zeeniveau)
Dielectrieken Spanningsweerstand	750VRMS (maximaal zeeniveau)
Isolatieweerstand	≥ 2000MΩ
Contactweerstand	Buitenste geleider	≤ 6mΩ
	Centrale geleider	≤ 1,5 mΩ
VSMR	≤ 1.3

Mechanische specificatie

Ontwerpnorm	IEC 60169-17
RoHS-conform	- Ja, dat klopt.
Beëindiging van het contact met het centrum	Krimp
Beëindiging van contact met de buitenwereld	Krimp
Paringscycli	500 Cycli
Contactbehoud	10N min
Kabelbehoud	100 N min
Koppelkracht	13.6N max.
Afkoppelingskracht	13.6N max.

Omgevingsspecificatie:

Werktemperatuur	-30 tot +70°C
IP-classificatie (gepaard)	IP64

Gedetailleerde tekening

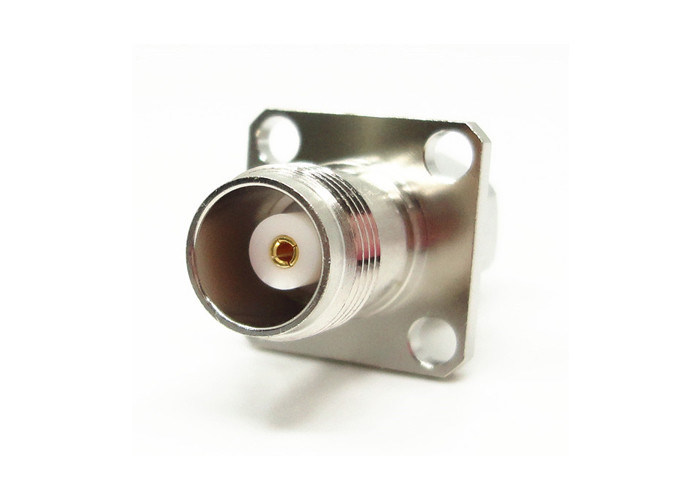

Rechte Type Bulkhead Mini TNC Connector, TNC Paneelmontage Connectoren 1

Kenmerken:

1Hoewel de prestaties niet gelijk zullen zijn aan die van industriële of militaire producten, zijn deze RF-crimpconnectoren ideaal voor gebruik in een verscheidenheid van commerciële toepassingen.
2, TNC-serie RF Electronic connector is ontworpen als een gegraven versie van BNC-connector.
3TNC RF-connectoren zijn miniatuur, draadvormige waterdichte eenheden met een constante 50 ohm-impedantie, die werken van DC-11 GHz
4, Er zijn twee soorten TNC-connectoren: standaard en omgekeerde polariteit
5Deze goedkope China leverancier fabriek RF connector gebruiken meestal gietgiet en gegoten componenten.
6De TNC-serieproducten zijn een soort van wervelverbinding, het heeft werkbreedte vaak, verbinding betrouwbaar.

NB:
We hebben meer dan 10.000 soorten verbindingsproducten (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.),Neem contact met ons op met uw gegevens..
