구리 합금 연동형 QSFP28 SFP 케이지 커넥터 4포트 ISO 9001 ISO 14001 승인

구리 합금 Qsfp28 케이지 4 포트 ISO 9001 ISO 14001 승인

1QSFP란 무엇인가요?

QSFP 트랜시버는 다양한 송신기 및 수신기 유형으로 제공됩니다.사용자가 각 링크에 적합한 트랜시버를 선택하여 멀티 모드 또는 싱글 모드 섬유로 필요한 광적 범위를 제공할 수 있도록QSFP 모듈은 일반적으로 여러 가지 다른 범주에서 사용할 수 있습니다:

4 x 1 Gbit/s QSFP

원래 QSFP 문서는 기가비트 이더넷, 4GFC (FiberChannel) 또는 DDR 인피니밴드를 운반하는 네 개의 채널을 지정했습니다.

4 x 10 Gbit/s QSFP+

QSFP+는 10Gbit 이더넷, 10GFC FiberChannel 또는 QDR 인피니밴드를 운반하는 4 개의 10 Gbit / sec 채널을 지원하는 QSFP의 진화입니다.4개의 채널은 또한 하나의 40 기가비트 이더넷 링크로 결합될 수 있습니다.일반적으로 데이터 센터, 40G 이더넷, 인피니밴드 및 기타 통신 표준의 응용을 위해 사용됩니다.

4 x 14 Gbit/s QSFP+ (QSFP14)

QSFP14 표준은 FDR 인피니밴드, SAS-3 또는 16G 섬유 채널을 운반하도록 설계되었습니다.

4 x 28 Gbit/s QSFP+ (QSFP28)

QSFP28 표준은 100 기가비트 이더넷, EDR 인피니밴드 또는 32G 섬유 채널을 운반하도록 설계되었습니다.이 트랜시버 유형은 또한 단일 100GbE 포트를 독립적인 25 기가 비트 이더넷 포트 (QSFP28-to-4x-SFP28) 네 개로 조정하기 위해 직접 연결 브레이크 아웃 케이블과 함께 사용됩니다.때때로 이 트랜시버 유형은 단순성을 위해 "QSFP100" 또는 "100G QSFP"라고도 불린다.

2우리는 누구인가?

통합 연결 장치가 없는 QSFP28 케이지 집합의 시리즈를 공급합니다. 그 케이지는 네트워크, 통신 및 데이터 센터 산업에서 널리 사용됩니다.차세대 고속 I/O 장치, 40G에서 100G 이더넷 애플리케이션을 지원합니다.프레스 피트 구리 합금 케이지는 EMI 스프링 또는 EMI 가스켓 변종을 제공하며 기존 QSFP 광 모듈 (트랜시버) 및 케이블 집합과 완전히 후향 호환됩니다..

QSFP28 트랜시버는 주로 40G에서 100G 이더넷 애플리케이션에 사용됩니다. 컴팩트한 설계, 낮은 전력 소비 및 저렴한 비용으로 100G 이더넷 애플리케이션에서 첫 번째 옵션이됩니다.

QSFP28 케이지는 다음 QSFP28 트랜시버 유형 (광 모듈) 에 호환됩니다.

• 100GBASE-SR4 QSFP28 트랜시버
• 100GBASE-PSM4QSFP28 트랜시버
• 100GBASE-LR4 QSFP28 트랜시버
• 100GBASE-CWDM4 QSFP28 트랜시버

상기 QSFP28 트랜시버 유형을 제외하면, ;

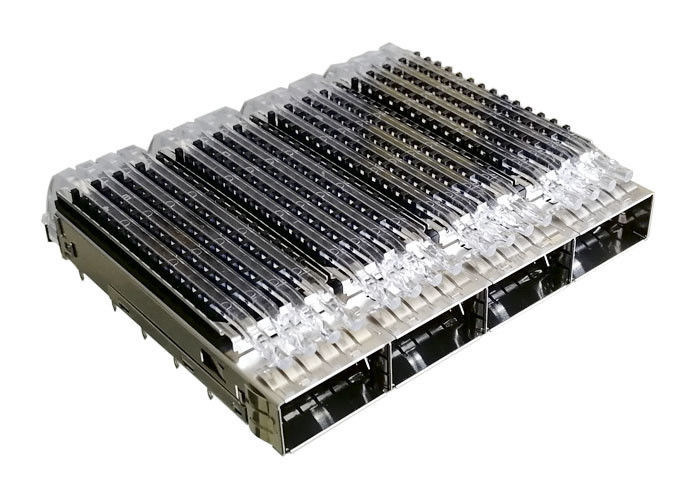

3 QSFP28 케이지 (49001-00N011 ) 구조:

• 1 x 4 포트 갱이형 QSFP28 케이지, 통합 SFP 커넥터 없이
• QSFP28 케이지 길이: 67.9 mm
• QSFP28 케이지 너비: 76.46 mm
• QSFP28 케이지 높이: 15.15 mm (열기 싱크)
• QSFP28 케이지 프레스 피트 PIN 길이: 2.05mm
• 단일 포트 너비: 18.75mm
• 단일 포트 높이: 8.95mm
• 열 분산 구멍이 있는 스탬프 및 형성된 금속 케이지
• 라이트 파이프로 연결 상태를 알려주세요
• 히트 싱크와 함께, 히트 싱크 재료는 알루미늄, 표면에 블랙 옥시드 치료
• 압력 적합 마운트 유형, 필요에 따라 사용자 정의 될 수 있습니다
• 케이지 재료: 구리 합금
• CLIP: 강성 강철
• EMI 탭 스프링으로 더 나은 제공선반에 있는 EMI 보호

4기계 도면

당신은 다음 그림에서 치매의 세부 사항을 알 수 있습니다

5. GLGNET 사용자 정의 서비스

• EMI 케이지와 통합 QSFP28 커넥터, 고립 QSFP28 커넥터 또는 고립 QSFP28 케이지를 만드는 지원
• QSFP28 케이지는 1 x n 갱드 구조 또는 2 x n 쌓인 구조로 될 수 있습니다.
• QSFP28 케이지는 다른 열 분산 구멍으로 될 수 있습니다.
• QSFP28 케이지는 라이트 파이프 또는 없이, 또는 케이지 상단 또는 뒤쪽에 구축 될 수 있습니다
• QSFP28 케이지는 히트 싱크 또는 없이, 다른 스타일과 히트 싱크가 될 수 있습니다
• QSFP28 케이지는 EMI 지문 스프링 또는 엘라스토머리 가스켓으로 될 수 있습니다.
• 다른 마운트 유형, 프레스 핏 또는 솔더 포스트 및 핀 길이를 사용자 정의 할 수 있습니다

6GLGNET QSFP28 케이지 (49007-00N011) 신청:

• 데이터/통신
• 고급 서버
• 네트워크 구축
• 광섬유 채널 및 기가비트 이더넷
• 네트워크 장비
• 라우터/스위치
• 서버
• 저장
• 전기통신
• 스위치
• 전기통신용 하드웨어

이것은이 제품의 최종 응용 목록이 아닙니다. 그것은 더 일반적인 사용 중 일부를 나타냅니다.

7GLGNET 장점:

• 우리는 우리 자신의 하드웨어 곰팡이와 플라스틱 곰팡이
• 3개의 LS-WEDM 기계가 있습니다.
• 12개의 WEDM 기계와 8개의 CNC 기계가 있습니다.
• 20개의 밀링 머신과 12개의 전기 방출 머신
• 30개의 스탬핑 머신
• 55개의 플라스틱 주사 기계가 있습니다
• 자동 조립 워크샵이 있습니다.
• 빠른 반응, 전문 연구 개발 엔지니어, 긍정적인 서비스 팀, 모든 프로세스가 효과적이고 잘 조직되어 있는지 확인;
• 20 년의 다양한 연결기 경험
• 1500명의 직원
• 58명의 연구개발 엔지니어
• 22000 평방 미터 공장
• 20kk 항구 / 달 용량
• 우리는 코스트롬 서비스를 지원합니다.
• 우리의 제품은 RoHS, REACH 및 UL 인증에 적합합니다
• 화웨이, ZTE, 폭스콘, 샤오미, TCL 등과 함께 장기 기업
• 20KK 프로트 / 월 용량
• ISO9001, ISO14001, QC080000, OHSAS18001 및 IECC 국제 관리 시스템 인증

8GLGNET QSFP28 케이지 장점:
