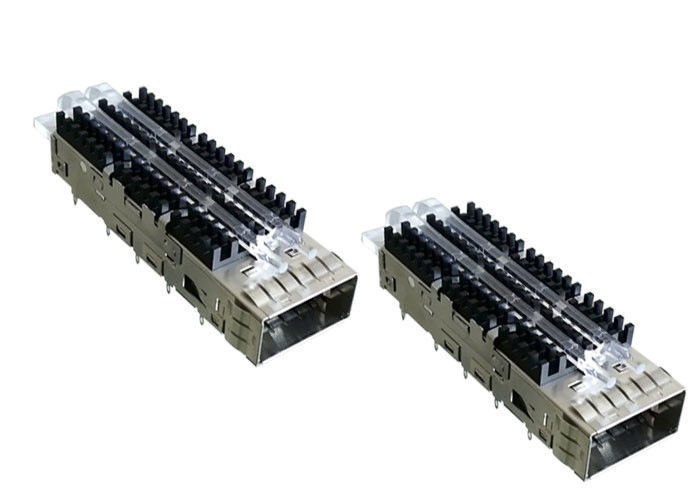

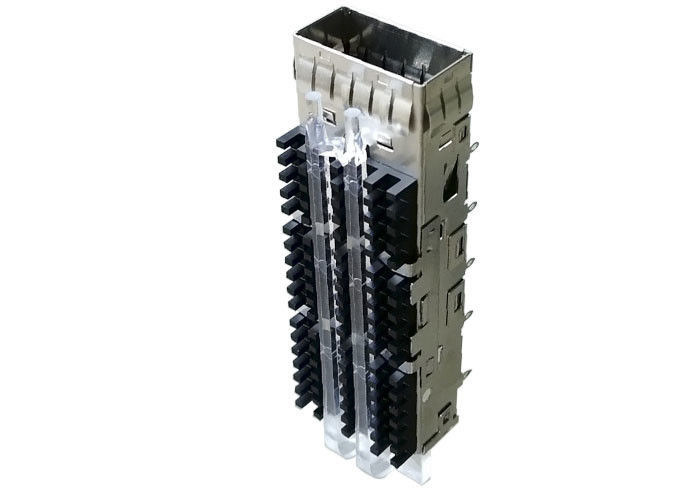

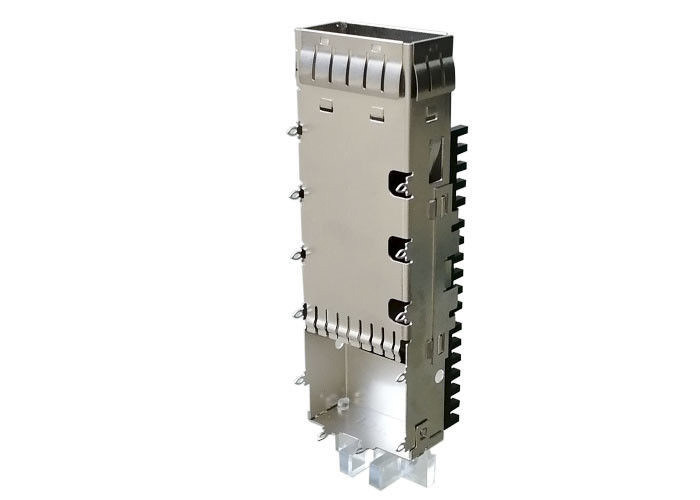

QSFP Cage SFP Cage Connector Single Port dla modułu optycznego QSFP14

QSFP Cage SFP Cage Connector Single Port dla modułu optycznego QSFP14

1. Przegląd QSFP:

Quad Small Form-factor Pluggable (QSFP) jest kompaktowym, gorąco podłączalnym nadajnikiem wykorzystywanym w aplikacjach komunikacji danych.Czynniki kształtu i interfejs elektryczny określone są w umowie wieloźródłowej (MSA) pod auspicjami Komitetu ds. Małych Czynników Kształtu. Łączy sprzęt sieciowy (np. serwery i przełączniki) z kablem światłowodowym lub aktywnym lub biernym połączeniem miedzianym.Jest to format branżowy wspólnie opracowany i obsługiwany przez wielu dostawców komponentów sieciowych, umożliwiające prędkość transmisji danych od 4x1 Gb/s dla QSFP i 4x10 Gbit/s dla QSFP+ do najwyższej prędkości 4x28 Gbit/s znanej jako QSFP28 stosowanej dla połączeń 100 Gbit/s.

ITprodukuje klatkę QSFP, która może być z zintegrowanym złączem (interfejsem elektrycznym) lub bez niego;

Użytkownicy muszą przesyłać sygnał optyczny lub sygnał elektryczny na odległość z dużą prędkością, światłowodowy, nadajnik QSFP, interfejs elektryczny iKlatka QSFPsą niezbędne;

Klatka QSFP jest w rzeczywistości klatką osłonową, dla EMI, jednoczęściowych materiałów ze stopu miedzianego, z wieloma otworami rozpraszającymi ciepło, pinem montażowym (Through Hole lub Press Fit PIN), rurami świetlnymi i zlewem ciepła.

2. Cechy klatki QSFP

• Pozostałe urządzenia, z przedziału

• Mate z nadajnikami QSFP14

• Dostępne z klatkami jedno- lub wielodobowymi (płyty montażowe)

• Wygodny zestaw z łącznikiem QSFP / interfejsem i klatką

• Projektowanie o niskiej emisji poprzez złożone palce sprężynowe bez otworów dla promieniowania

• Wzmocnione sprężyny odbioru nadajnika

• Projektowanie stopy 3D dla poprawy retencji i kontaktu z otworami w tablicy

• Prosta i szybka instalacja / usunięcie

• Otwory na desce gospodarza nie uszkodzone po usunięciu klatki

• Dostępne złącza i klatki

• Włókna do lutowania w klatkach

• Dostępne pojedynczo lub jako zestaw (seria SFPK)

• Okna transferu ciepła na wszystkich powierzchniach klatek QSFP

• Wspiera MSA zgodne układy płyt hosta i projekty nadajników

3Usługa personalizacji

• Wsparcie do tworzenia zintegrowanego złącza SFP z klatkami EMI, izolowanego złącza SFP lub izolowanych klatek SFP
• Klatka QSFP może być z 1 x n Ganged Structure lub 2 x n Stacked Structure
• Klatka QSFP może być z różnym otworem rozpraszania ciepła
• Klatka QSFP może być z rurami świetlnymi lub bez nich, wbudowana lub na górnej lub tylnej części klatki
• Klatka QSFP może być z lub bez zlewu cieplnego, a zlewu cieplnego z różnym stylem
• Klatka QSFP może być z EMI Finger Spring lub elastomeryczną uszczelką
• Różny rodzaj montażu, przycisnąć Fit lub Solder Post i długość szpilki można dostosować

4. Klatka QSFP (48001-00N011 ) Struktura:

5.QSFP Klatka (48001-00N011 ) Wnioski:

• łącznik QSFP / moduł optyczny QSFP / nadajnik QSFP
• Serwery
• Przechowywanie
• Działania telekomunikacyjne
• Przełączniki
• Sprzęt telekomunikacyjny
• Dane/Komunikacje
• Serwery wysokiej klasy
• Tworzenie sieci
• Kanał światłowodowy i Gigabit Ethernet
• Sprzęt sieciowy
• Router/przełącznik

6. Zalety produktu

7Zalety:

• Szybka reakcja, profesjonalni inżynierowie badawczo-rozwojowi, pozytywny zespół serwisowy, zapewnienie, że cały proces jest skuteczny i dobrze zorganizowany;
• 20-letnie doświadczenie w branży łączników
• 1500 pracowników
• 58 inżynierów badawczo-rozwojowych.
• 22000 metrów kwadratowych Fabryka
• 20 tys. portów / miesiąc Pojemność
• Wspieramy obsługę kostiumów;
• Nasze produkty są zgodne z certyfikatami RoHS, REACH i UL
• Długoterminowa korporacja z Huawei, ZTE, FOXCONN, Xiaomi, TCL itp.
• 20KK Prots / Kapacność miesięczna
• Certyfikacja systemu zarządzania międzynarodowego ISO9001, ISO14001, QC080000, OHSAS18001 i IECC
• Mamy własną formę sprzętową i plastikową
• Ma 3 maszyny LS-WEDM
• Ma 12 maszyn WEDM i 8 maszyn CNC
• Posiada 20 maszyn do szlifowania i 12 maszyn do rozładowywania elektrycznego
• Ma 30 maszyn do pieczętowania
• Posiada 55 maszyn do wstrzykiwania plastiku.
• Ma automatyczne warsztaty montażowe

Rozpraszanie ciepła

Nasze rozwiązania cieplne zapewniają lepszy przepływ powietrza z przodu do tyłu i z tyłu do przodu przez klatki, zapewniając lepsze rozpraszanie ciepła dla wiodącej w branży wydajności termicznej.

Jakość sygnału

Aby zwiększyć jakość sygnału, portfolio SFP koncentruje się na obszarze płytki zamkowej w celu zmniejszenia EMI i uniknięcia pogorszenia wydajności obwodu oraz zapewnienia zgodności ze standardami.Produkty oferowane są zarówno w wersji sprężyny EMI, jak i elastomerowej uszczelnienia EMI, aby spełnić wymagania systemu klienta.

Kluczowe cechy i korzyści, wydajność i elastyczność

1. Oferuje klatki w konfiguracji jednodobowej, zespolonej (1xN) i ułożonej (2xN); oferowane są również klatki do montażu z brzucha na brzuch
2. cechy elastomerowe uszczelki lub sprężyny do zabezpieczenia EMI
3. Oferuje opcje zlewu ciepła i przewodu lekkiego
4. Klatki układane zawierają zintegrowane złącze szybkiego ruchu
5. Komplement do portfolio SFP zestawów kabli miedzianych do bezpośredniego przyłączenia oraz zestawów złączy optycznych LC i kabli
6. Klatki są dostępne dla aplikacji kart PCI (układ montażu jednego stopnia)

9Rysunek mechaniczny

Możesz poznać szczegóły demencji na poniższym rysunku
