4 porty Ganged Sfp Port Connector Powierzchnia Przenoszenie ciepła Okna

RoHS IECQ 4-portowy, połączony złącze portu Sfp, powierzchnia, transfer ciepła, okna

. Seria produktów SFP (small form-factor pluggable plus) została zaprojektowana do zastosowań w branży sieciowej, telekomunikacyjnej i centrach danych. Nowa generacja szybkich urządzeń I/O, obsługująca wymagania dotyczące szybkości transmisji danych 10 Gbit/s Ethernet InfiniBand. Klatki ze stopu miedzi z wciskaniem oferują warianty sprężyn EMI lub uszczelek EMI i są w pełni kompatybilne wstecz z istniejącymi modułami optycznymi SFP+ i zespołami kablowymi.

Konstrukcja SFP jest bardziej kompaktowa niż XFP, X2, EXNPAK, a koszt jest również niższy, staje się coraz bardziej popularna w dziedzinie sieci i telekomunikacji, które wymagają wyższej prędkości transmisji i dłuższego dystansu transmisji;

 może być Twoim najlepszym partnerem, Mamy różnorodne produkty:  Klatki SFP, klatki QSFP, klatki SFP plus, klatki QSFP plus, klatka SFP28, klatki QSFP28 itp.

Struktura 1 x n lub 2 x n, różne otwory do emisji ciepła, różne piny montażowe, różne długości pinów wciskanych, z lub bez światłowodów, z lub bez radiatora i tak dalej

1. Cechy

• Dostępne z klatkami jedno- lub wieloportowymi (montaż panelowy)

• Wygodny zestaw ze złączem SFP i klatką

• Konstrukcja stopy 3D dla lepszego mocowania wciskowego i kontaktu z otworami płyty głównej

• Jednoczęściowa konstrukcja ze stali nierdzewnej

• Konstrukcja o niskiej emisji dzięki składanym sprężynom palcowym – brak otworów dla promieniowania

• Ulepszone sprężyny wyrzutowe nadajnika-odbiornika

• Prosta i szybka instalacja / demontaż

• Otwory na płycie głównej nie są uszkadzane po wyjęciu klatki

• Pasuje do nadajników-odbiorników SFP, SFP+, XFP lub ZENPAK

• Dostępne złącza i klatki

• Prowadnice lutowane wciskane lub przelotowe na klatkach

• Dostępne pojedynczo lub jako zestaw (seria SFPK)

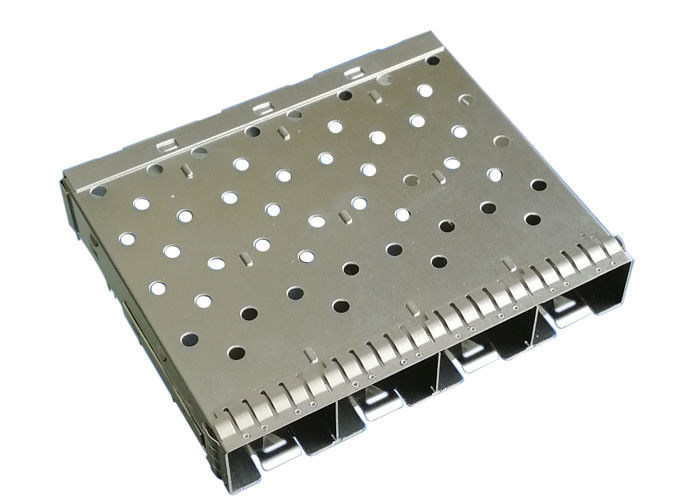

• Okna transferu ciepła na wszystkich powierzchniach klatki SFP

• Obsługuje układy płyt głównych zgodne z MSA i konstrukcje nadajników-odbiorników

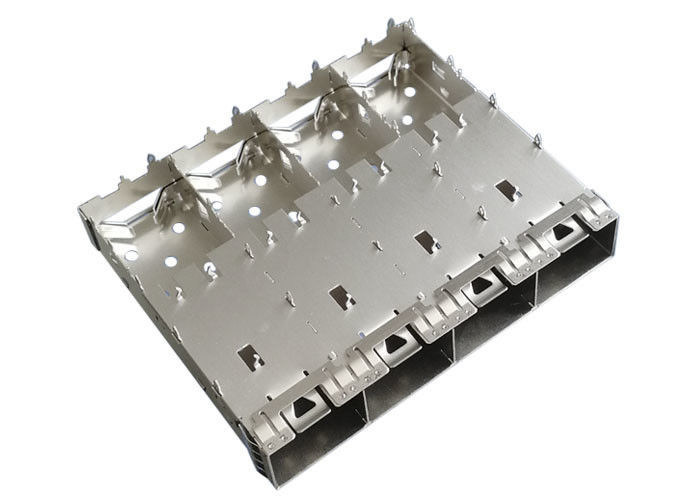

2. Struktura klatki SFP (47016-01N011 ):

• Klatka 1 x 4 połączona SFP , bez zintegrowanego złącza SFP
• Długość klatki SFP PLUS: 48,7 mm
• Szerokość klatki SFP PLUS: 57,45 mm
• Wysokość klatki SFP PLUS: 9,75 mm
• Długość pinu wciskowego SFP PLUS: 2,05 mm
• Tłoczona i formowana metalowa klatka z otworem do rozpraszania ciepła;
• Bez światłowodów, można dostosować do wymagań
• Bez radiatora, można dostosować do wymagań
• Typ montażu wciskany, można dostosować do wymagań
• Materiał klatki: stop miedzi
• KLIP: stal nierdzewna
• Ze sprężyną EMI Tab, zapewniającą lepszeEkranowanie EMI do ramki

3. Korzyści:

4. Zastosowania klatek SFP PLUS:

• Dane/Komunikacja
• Serwery wysokiej klasy
• Sieci
• Fibre Channel i Gigabit Ethernet
• Sprzęt sieciowy
• Router/Przełącznik
• Serwery
• Pamięć masowa
• Telekomunikacja
• Przełączniki
• Sprzęt telekomunikacyjny

To nie jest wyczerpująca lista zastosowań tego produktu. Reprezentuje niektóre z bardziej powszechnych zastosowań.

5.  Zalety:

• Mamy własną formę sprzętową i formę z tworzywa sztucznego
• Posiada 3 maszyny LS-WEDM
• Posiada 12 maszyn WEDM i 8 maszyn CNC
• Posiada 20 szlifierek i 12 maszyn do elektroerozji
• Posiada 30 wykrawarek
• Posiada 55 wtryskarek
• Posiada automatyczne warsztaty montażowe
• Szybka reakcja, profesjonalni inżynierowie ds. badań i rozwoju, pozytywny zespół serwisowy, zapewniają efektywność i dobrą organizację wszystkich procesów;
• 20 lat doświadczenia w różnorodnych złączach
• 1500 pracowników
• 58 inżynierów ds. badań i rozwoju.
• Fabryka o powierzchni 22000 metrów kwadratowych
• Wydajność 20 mln portów / miesiąc
• Wspieramy usługi Costom;
• Nasze produkty są zgodne z certyfikatami RoHS, REACH i UL
• Długoterminowa współpraca z HUAWEI, ZTE, FOXCONN, XIAOMI, TCL i tak dalej
• Wydajność 20 mln portów / miesiąc
• Certyfikacja systemu zarządzania międzynarodowego ISO9001, ISO14001, QC080000, OHSAS18001 i IECC

​

6.  Usługa dostosowywania

• Wsparcie w tworzeniu zintegrowanego złącza SFP z klatkami EMI, izolowanego złącza SFP lub izolowanych klatek SFP
• Klatka SFP może mieć strukturę połączoną 1 x n lub strukturę warstwową 2 x n
• Klatka SFP może mieć różne otwory do rozpraszania ciepła
• Klatka SFP może być ze światłowodami lub bez, wbudowana lub na górze lub na dole klatki
• Klatka SFP może być z radiatorem lub bez, a radiator o innym stylu
• Klatka SFP może być ze sprężyną palcową EMI lub uszczelką elastomerową
• Różny typ montażu, wciskany lub lutowany, a długość pinu można dostosować

7. Dlaczego warto wybrać NAS?

NAS oferuje swoją klatkę dla nadajników-odbiorników Small Form Factor Pluggable (SFP) z najbardziej sztywną konstrukcją mechaniczną dostępną na rynku. Klatka jest przeznaczona do zastosowań wciskanych w celu zmniejszenia wysiłku produkcyjnego w dużych ilościach. Zewnętrznie zagięte sprężyny stykowe ramki i jednoczęściowa konstrukcja zwiększają wydajność EMI.

• Niski koszt
• Kompaktowa forma, mniejsza niż XFP, X2, EXNPAK;
• Różnorodne produkty, klatki SFP, klatki QSFP, klatki SFP plus, klatki QSFP plus, klatka SFP28, klatki QSFP28 itp.
•  obsługa dostosowywania: radiator, światłowody, długość pinu, typ montażu, 1 x n lub 2 x n, ze zintegrowanym złączem lub bez;

Rozwiązania niestandardowe

Rozpraszanie ciepła

Nasze rozwiązania o ulepszonej termice zapewniają lepszy przepływ powietrza od przodu do tyłu i od tyłu do przodu przez klatki, zapewniając lepsze rozpraszanie ciepła dla wiodącej w branży wydajności termicznej.

Jakość sygnału

Aby poprawić jakość sygnału, portfolio SFP koncentruje się na obszarze płyty zatrzaskowej, aby zmniejszyć EMI i uniknąć pogorszenia wydajności obwodu oraz zapewnić zgodność ze standardami. Produkty są oferowane zarówno w wersjach ze sprężyną EMI, jak i z uszczelką elastomerową EMI, aby spełnić wymagania systemowe klientów.

Kluczowe cechy i korzyści, wydajność i elastyczność

1. Oferuje klatki w konfiguracjach jedno-portowych, połączonych (1xN) i warstwowych (2xN); oferowane są również klatki do montażu „brzuch do brzucha”
2. Zawiera uszczelki elastomerowe lub sprężyny do ograniczania EMI
3. Oferuje opcje radiatora i światłowodu
4. Klatki warstwowe zawierają zintegrowane szybkie złącze
5. Uzupełnienie portfolio SFP zespołów kabli miedzianych z bezpośrednim podłączeniem oraz złączy optycznych LC i zespołów kabli
6. Klatki są dostępne do zastosowań w kartach PCI (kąt montażu jeden stopień)

8. Rysunek mechaniczny

Szczegóły wymiarów można znaleźć na poniższym rysunku
