Impedancja 50 Ω Złącze anteny RF, złącze SMA do montażu w panelu dla przemysłu lotniczego i kosmicznego

Szczegóły Produktu

Modelu:

SMA-KFB2A

Płeć:

Kobieta

Częstotliwość:

DC ~ 18 GHz

Trwałość:

500 cykli

Poszycia:

Niklowane

Impedancja:

50Ω

aplikacji:

Lotnictwo

Nazwa produktu:

Konektor koncentryczny SMA RF

Podkreślić:

złącze grodzi sma

złącze koncentryczne sma

Warunki płatności i wysyłki

Minimalne zamówienie

Do negocjacji

Cena

negocjowalne

Szczegóły pakowania

Standardowe funkcje eksportu karton

Czas dostawy

W ciągu 3 tygodni

Zasady płatności

T/T, Western Union, l/c

Możliwość Supply

1 000 000 sztuk miesięcznie

Produkty powiązane

Pozłacane złącze męskie SMA Złącze elektryczne Złącze kabla do zaciskania RF

Najlepszą cenę

Pozłacane złącze męskie SMA Złącze kabla do zagniatania pod kątem prostym

Najlepszą cenę

Złącze żeńskie SMA z przegrodą prostą DC - Zakres częstotliwości 18 GHz

Najlepszą cenę

Złącze antenowe SMA o małej objętości Żeńskie 2 otwory Otwór kołnierzowy Zatwierdzone CE

Najlepszą cenę

Skontaktuj się z nami

861329934567

ecergood@maoyt.com

86-0731-6531333

Skontaktuj się teraz

Opis produktu

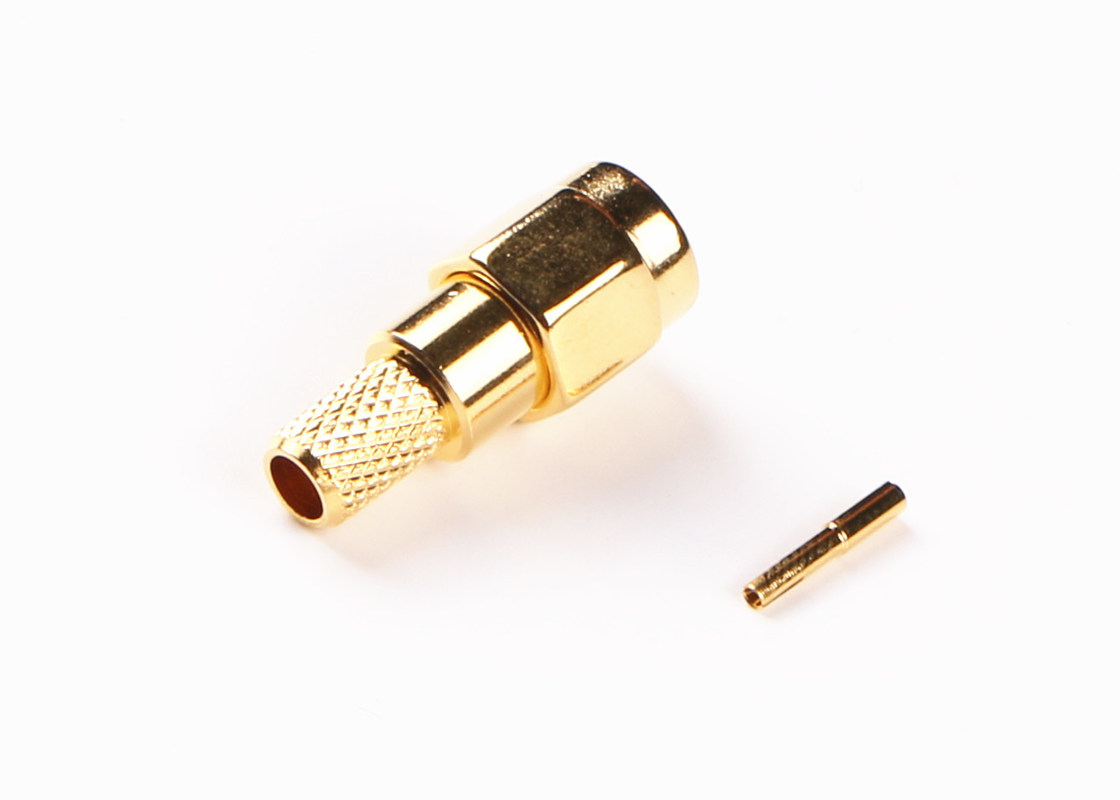

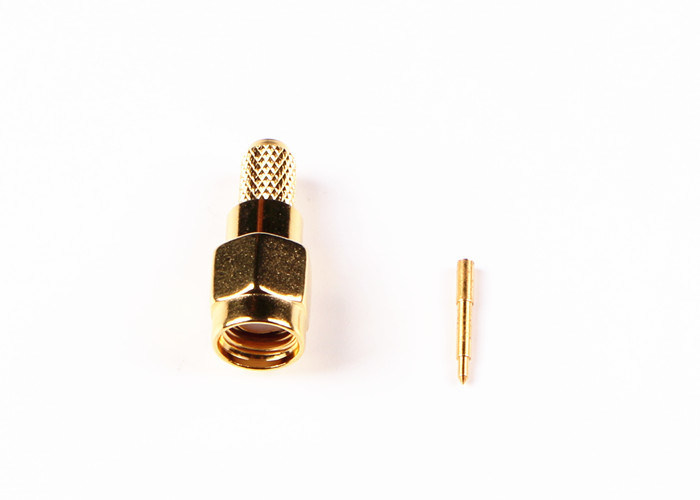

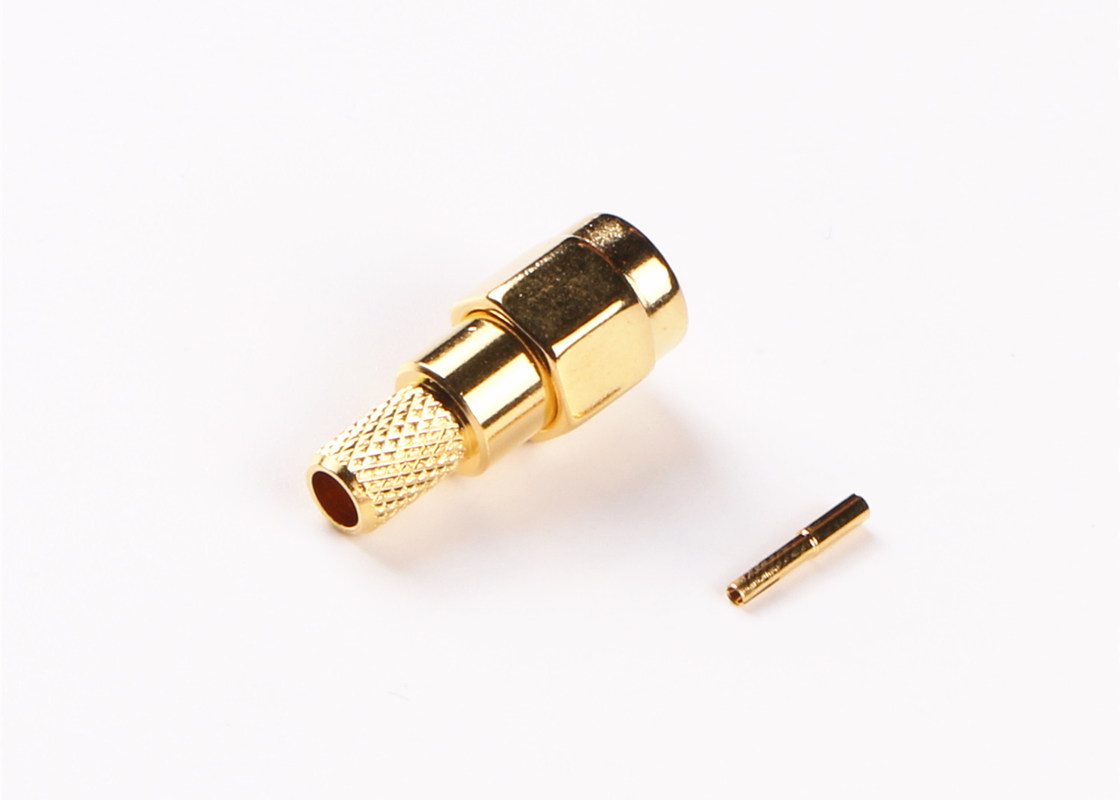

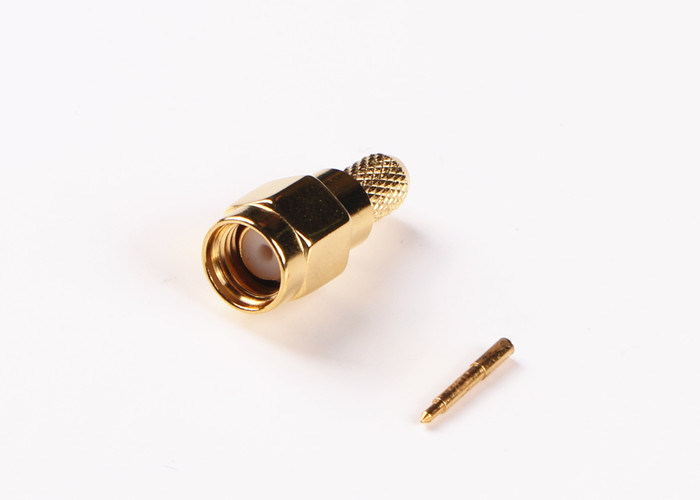

Pozłacany wtyk męski SMA, proste złącze lutowane, koncentryczne złącze RF 50 Ohm

Seria SMA to rodzaj mini koncentrycznego złącza RF o wysokiej częstotliwości, opracowanego i wyprodukowanego zgodnie z MIL-C-39012. Dzięki charakterystyce małej objętości, dobrej przepustowości, doskonałej charakterystyce elektrycznej. SMA jest najczęściej stosowanym złączem koncentrycznym RF w różnych obszarach komunikacji mikrofalowej i mikrofalowego urządzenia pomiarowego. Opracowane przez naszą firmę złącze o wysokiej wydajności może dochodzić do 20 GHz.

Specyfikacja:

Parametry elektryczne
Impedancja		50Ω
Zakres częstotliwości		Podłącz za pomocą kabla solf DC ~ 12,4 GHz
		Podłącz za pomocą półsztywnego kabla DC ~ 18GHz
Napięcie znamionowe		335VRMS
Dielektryki Odporność na napięcie		1000 VRMS
Rezystancja izolacji		≥5000MΩ
Środkowy opór		Dyrygent centralny	≤3,0 mΩ
		Zewnętrzny przewodnik	≤2,0 mΩ
VSWR		≤1,3
Charakterystyka materiałowa i mechaniczna
Dyrygent centralny	Męski	Mosiądz Pozłacany
	Płeć żeńska	Sn-P Pozłacane brązem
Elastyczny kontakt		Brąz berylowy Niklowany
Shell i inne części metalowe		Mosiądz niklowany
		Pasywacja nierdzewna
Zaciskany rękaw		Mosiądz niklowany
Izolatory		PTFE
Uszczelka		Silikonowa guma
Trwałość		500 cykli
Moment dokręcający połączenia		0,79–1,13 N. M

Cechy:

1. Złącze SMA RF to wysokiej jakości i szybkie kombinacje, po prostu skręcając razem dwa złącza, bez konieczności lutowania ani zaciskania

2. Złącza elektryczne SMA są szeroko stosowane w kuchenkach mikrofalowych, antenach i przyrządach testujących itp

3. Złącza SMA RF są dostępne w szybkozłączu, wtykowym lub standardowym interfejsie, w wersjach prostych, 90 stopni, a także w grodziach lub w konfiguracji z 4 otworami

4. Złącze SMA RF to złącza gwintowe koncentryczne RF z miniaturowym rozmiarem, odporne na wibracje i szeroki zakres częstotliwości do 18 GHz (Nasze złącza RF SMA mogą wynosić 20 GHz)

Podanie:

* Lotnictwo
* Internet szerokopasmowy
* Oprzyrządowanie
* Anteny z układem fazowym
* Telekomunikacja

* Połączenie typu płytka-płytka

Więcej szczegółów:

Katalog produktów:

Adapter RF

Złącze RF SMA / SSMA

Złącze RF SMP / SSMP

Złącze RF TNC

Złącze RF typu N.

Złącze RF MCX / MMCX

Złącze RF BNC Złącza milimetrowe (2,4 mm, 2,92 mm)

Zespoły kabli RF

Adapter falowodu do koncentrycznego

Hermetyczne uszczelnienia od szkła do metalu

Złącze serii J30J

Mikrofalowe złącza obrotowe

UWAGA:
Mamy ponad 10 000 rodzajów złączy SMA. Jeśli łącznik, którego używasz, nie zostanie znaleziony, skontaktuj się z nami, podając swoje dane.
