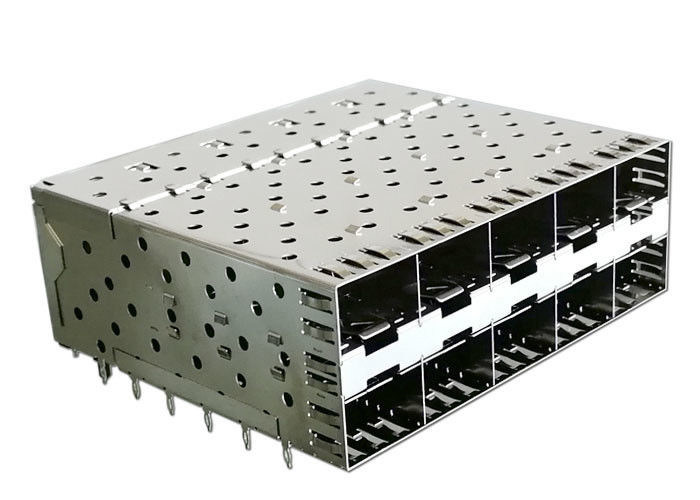

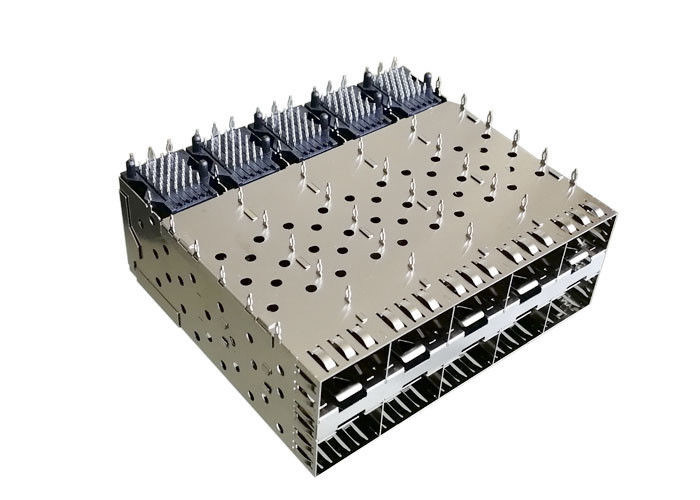

ईएमआई फिंगर स्प्रिंग के साथ एकीकृत इंटरफेस कनेक्टर के साथ 2 X 5 स्टैक्ड एसएफपी केस

एसएफपी पिंजरे कनेक्टर 2 x 5 स्टैक एसएफपी पिंजरे ईएमआई फिंगर स्प्रिंग के साथ एकीकृत इंटरफ़ेस कनेक्टर के साथ

OUR बाजार पर उपलब्ध सबसे कठोर यांत्रिक डिजाइन के साथ छोटे फॉर्म फैक्टर प्लग करने योग्य (SFP) ट्रांससीवरों के लिए अपना पिंजरा पेश कर रहा है।पिंजरे उच्च मात्रा विनिर्माण प्रयास को कम करने के लिए प्रेस फिट अनुप्रयोगों के लिए बनाया गया हैबाहरी रूप से घुमावदार बेजेल संपर्क स्प्रिंग्स और एक-टुकड़ा निर्माण ईएमआई प्रदर्शन को बढ़ाते हैं।

SFP डिजाइन XFP, X2, EXNPAK से अधिक कॉम्पैक्ट है, लागत भी कम है,यह नेटवर्किंग और दूरसंचार क्षेत्रों में अधिक से अधिक लोकप्रिय हो रहा है जिन्हें अधिक संचरण गति और अधिक संचरण दूरी की आवश्यकता है।;

1अनुकूलन सेवा

• ईएमआई पिंजरे के साथ एकीकृत एसएफपी कनेक्टर, पृथक एसएफपी कनेक्टर, या पृथक एसएफपी पिंजरे बनाने के लिए समर्थन
• एसएफपी केज 1 x n गैंग्ड स्ट्रक्चर, या 2 x n स्टैक्ड स्ट्रक्चर के साथ हो सकता है
• एसएफपी पिंजरे विभिन्न गर्मी अपव्यय छेद के साथ हो सकता है
• एसएफपी पिंजरे प्रकाश पाइप के साथ या बिना हो सकता है, में या पिंजरे के शीर्ष या बटम पर निर्मित
• एसएफपी पिंजरे हीट सिंक के साथ या बिना हो सकता है, और हीट सिंक अलग शैली के साथ
• एसएफपी पिंजरे ईएमआई फिंगर स्प्रिंग या इलास्टोमेरिक गास्केट के साथ हो सकता है
• विभिन्न माउंट प्रकार, प्रेस फिट या सोल्डर पोस्ट और पिन लंबाई अनुकूलित किया जा सकता है

2विशेषताएं

• एकल या बहु-पोर्ट (पैनल माउंट) के साथ उपलब्ध

• QSFP28 कनेक्टर और पिंजरे के साथ सुविधाजनक किट

• बेहतर प्रेस-फिट प्रतिधारण और होस्ट बोर्ड छेद के संपर्क के लिए 3 डी पैर डिजाइन

• एक टुकड़ा, स्टेनलेस स्टील का निर्माण

• फ्लिप-बैक स्प्रिंग्स के माध्यम से कम उत्सर्जन डिजाइन

• उन्नत ट्रांससीवर किक-आउट स्प्रिंग्स

• सरल और तेज़ स्थापना / हटाने

• पिंजरे को हटाए जाने पर क्षतिग्रस्त नहीं होने वाले होस्ट बोर्ड के छेद

• QSFP28 ट्रांसीवर के साथ जोड़े

• कनेक्टर और पिंजरे उपलब्ध

• पिंजरों पर प्रेस फिट या छेद के माध्यम से मिलाप के तार

• व्यक्तिगत रूप से या किट के रूप में उपलब्ध (SFPK श्रृंखला)

• सभी एसएफपी पिंजरे सतहों पर गर्मी हस्तांतरण खिड़कियां

• एमएसए संगत मेजबान बोर्ड लेआउट और ट्रांससीवर डिजाइन का समर्थन करता है

3. एसएफपी + पिंजरे कनेक्टर (47006-11M321) संरचना:

• पिंजरा स्टैम्प्ड और मोल्ड धातु पिंजरा है, जिसमें गर्मी फैलाव छेद है;
• प्रकाश पाइप के बिना, आवश्यकता के अनुसार अनुकूलित किया जा सकता है
• हीट सिंक के बिना, आवश्यकता के अनुसार अनुकूलित किया जा सकता है
• ईएमआई फिंगर स्प्रिंग के साथ, बेहतर प्रदान करते हैंबज़ल के लिए ईएमआई परिरक्षण
• प्रेस फिट माउंट प्रकार, आवश्यकता के अनुसार अनुकूलित किया जा सकता है
• पिंजरे सामग्री: तांबा मिश्र धातु
• 20 पिन एकीकृत कनेक्टर के साथ
• पिंजरा: तांबा मिश्र धातु 0.25 मिमी
• कनेक्टर आवास सामग्री कांच भरा हुआ थर्मोप्लास्टिक काला रंग, UL940 - V है
• कनेक्टर टर्मिनलः फॉस्फर कांस्य
• समाप्तिः टर्मिनल संपर्क क्षेत्र सोने के साथ चढ़ाना
• सोल्डर टर्मिनल क्षेत्र प्लेट टिन
• 2 x 1 मल्टीपल पोर्ट एसएफपी केज कनेक्टर, एकीकृत एसएफपी कनेक्टर के साथ
• एसएफपी + पिंजरे की लंबाईः 63.25 मिमी
• एसएफपी + पिंजरे की चौड़ाईः 71.5 मिमी
• एसएफपी + पिंजरे की ऊंचाईः 25.0 मिमी
• एसएफपी + प्रेस फिट पिन लंबाईः 3.05 मिमी

4. एसएफपी प्लस पिंजरे अनुप्रयोगः

• नेटवर्किंग उपकरण
• राउटर/स्विच
• डेटा/संचार
• उच्च अंत सर्वर
• नेटवर्किंग
• फाइबर चैनल और गीगाबिट ईथरनेट
• सर्वर
• भंडारण
• दूरसंचार
• स्विच
• दूरसंचार हार्डवेयर

यह इस उत्पाद के अनुप्रयोगों की एक निश्चित सूची नहीं है। यह कुछ अधिक सामान्य उपयोगों का प्रतिनिधित्व करता है।

5.

मुख्य विशेषताएं और लाभ, प्रदर्शन और लचीलापनः

ताप विसर्जन:

हमारे थर्मल रूप से उन्नत समाधान पिंजरे के माध्यम से बेहतर फ्रंट-टू-बैक और बैक-टू-फ्रंट वायु प्रवाह प्रदान करते हैं, जो उद्योग के अग्रणी थर्मल प्रदर्शन के लिए बेहतर गर्मी अपव्यय प्रदान करते हैं।

सिग्नल की गुणवत्ताः

सिग्नल की गुणवत्ता बढ़ाने के लिए, एसएफपी पोर्टफोलियो ईएमआई को कम करने और सर्किट प्रदर्शन में गिरावट से बचने और मानकों के अनुपालन को सुनिश्चित करने के लिए लॉक-प्लेट क्षेत्र पर केंद्रित है।उत्पादों को ग्राहक प्रणाली आवश्यकताओं को पूरा करने के लिए एक ईएमआई स्प्रिंग और ईएमआई इलास्टोमेरिक गास्केट दोनों संस्करणों में पेश किया जाता है.

6मैकेनिकल ड्राइंग

आप निम्न चित्र से डिमेंशंस विवरण जान सकते हैं
