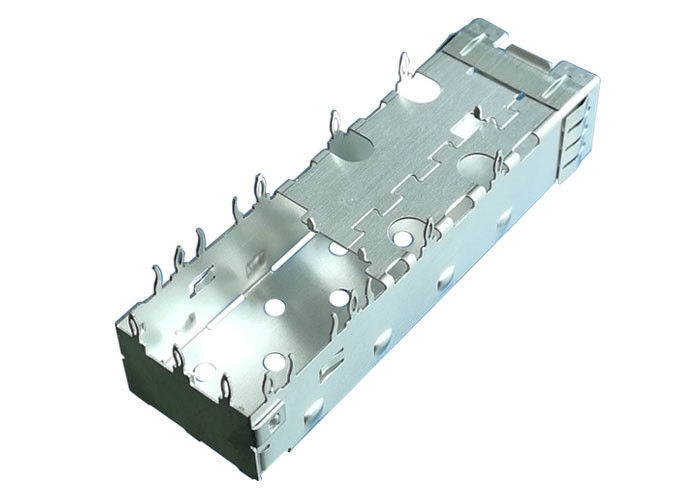

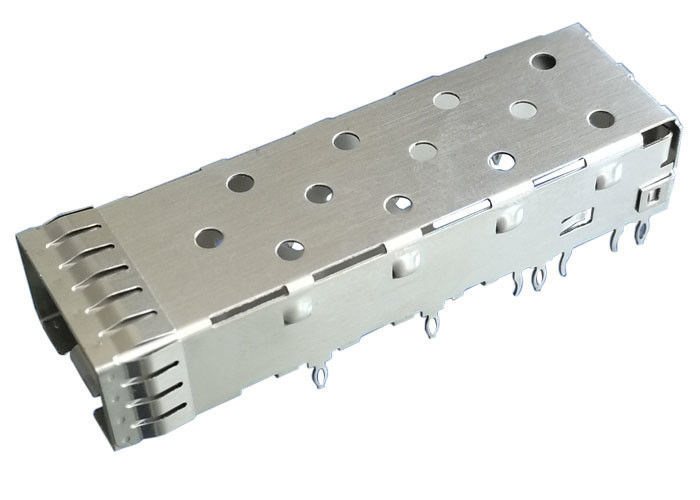

اتصال قفس SFP با عملکرد بالا 1 × 1 Single Port 3D Foot Design 3.05 میلی متر

اتصال قفس SFP با عملکرد بالا 1 × 1 Single Port 3D Foot Design 3.05 میلی متر

توسعه و تولید قفس های SFP، SFP +، QSFP برای انطباق کامل با مشخصات توافق چند منبع (MSA).ساخت قفس یک قطعه است، متال استامپ شده و شکل گرفته شده برای ارائه بهترین عملکرد برای EMI محافظ. قفس تک پورت ما با گزینه های مختلف پین و پوشش طراحی شده است برای رسیدگی به برنامه های کاربردی مطبوعات و جوش.

1. ویژگی ها

• جفت با SFP، SFP +، XFP، یا ZENPAK گیرنده

• پنجره های انتقال گرما در تمام سطوح قفس SFP

• فواره های پرتاب گیرنده پیشرفته

• لوله های جوش دهنده ی فشار یا سوراخ در قفس ها

• اتصال دهنده ها و قفس در دسترس

• به صورت جداگانه یا به عنوان یک کیت (سری SFPK)

• پشتیبانی از طرح های صفحه میزبان سازگار با MSA و طراحی های گیرنده

• کیت مناسب با کانکتور SFP و قفس

• طراحی پای سه بعدی برای حفظ بهتر فشار و تماس با سوراخ های صفحه میزبان

• ساخت یک قطعه از فولاد ضد زنگ

• طراحی کم انتشار از طریق انگشتان بهار جمع و جور شده

• در دسترس با قفس های تک یا چند پورت (پنه نصب)

• نصب / برداشتن ساده و سریع

• سوراخ های صفحه میزبان که هنگام برداشتن قفس آسیب نمی بینند

2مزایا:

• طراحی MT بسته بندی شده در نوار و رول
• تضمین آسان انتخاب و محل به PCB

• قفس های تک پورت در نسخه های press-fit، solder-post و PCI (1°) در دسترس هستند؛ قفس های گینگ شده در نسخه press-fit در دسترس هستند
• امکان استفاده با ضخامت های مختلف تخت و فرآیندهای مونتاژ

• دم های فشرده شده برای استفاده از شکم به شکم برای قفس های تک و دسته بندی شده
• اطمینان از بهترین استفاده از املاک PCB

• ماژول های جهت دار "بدن به شکم" هنگامی که وارد می شوند
• آسان بودن برداشتن ماژول از بندر

• لوله های نوری یکپارچه برای استفاده با دیودهای تابش نور SMT (LED)
• وضعیت پورت و بازخورد فعالیت را به کاربر ارائه می دهد

• قفل انگشت بزرگ منحصر به فرد
• مکانیسم فشرده سازی و کشش را فراهم می کند

• فرستنده های گرم قابل اتصال
• اجازه ورودی و قابل برداشت پلگ بدون خاموش کردن سیستم

• پایان فشار به PCB
• حذف جوش، کاهش هزینه های اعمال شده و جلوگیری از مسائل مربوط به جوش

• قفس های گینگ دارای گاسکت های استالومری 360 درجه، انگشتان بهار و مکان های متعدد زمین است
• محافظ EMI پیشرفته ای را به قاب می دهد

• گشایش لاستومری یا فلزی
• دو گزینه برای حفاظت برتر EMI

• ظروف پشت زینک
• ارائه 360 درجه محافظ مداخله الکترومغناطیسی (EMI)

3کاربردها:

توسط پروتکل

• سونت
• گیگابیت اِتن
• کانال فیبر
• *
• انتقال داده های سریالی

طبق محصول

• ذخیره سازی شرکت: سرور
• شبکه سازی: روتر، سوئیچ حمل و نقل نوری
• مخابرات: سر رادیویی از راه دور، سوئیچ ایستگاه پایه

4مزاياي قفس SFP:

قفس فشرده برای گیرنده اتصال فاکتور کوچک (SFP)

این شرکت قفس خود را برای گیرنده های SFP با سخت ترین طراحی مکانیکی موجود در بازار ارائه می دهد.قفس طراحی شده است برای برنامه های کاربردی fit مطبوع به منظور کاهش حجم بالا تولید تلاشبه عنوان بخشی از راه حل کل گیرنده GLGNET،SFP Cage انتخاب منطقی شما برای نسل بعدی گیرنده های قابل وصل است.

• هزینه پایین
• فرم فشرده، کوچکتر از XFP، X2، EXNPAK؛
• محصولات متنوع، قفس های SFP، قفس های QSFP، قفس های SFP پلاس، قفس های QSFP پلاس، قفس های SFP28، قفس های QSFP28، و غیره
• پشتیبانی از سفارشی سازی: سینک حرارتی، لوله های نوری، طول PIN، نوع نصب، 1 × n یا 2 × n، با یا بدون اتصال یکپارچه

5خدمات سفارشی سازی

• ساختارهای 1 × n یا 2 × n
• با يا بدون لوله هاي نور
• لوله های نوری در بالا یا پایین یا یکپارچه
• بدون حرارتی
• با یا بدون گسیختن لاستومری یا فلزی
• قفس با یا بدون اتصال یکپارچه
• با یا بدون انگشت بهار EMI

6. مزیت

• 20 سال تجربه در انواع اتصال
• 1500 کارمند
• 58 مهندس تحقیق و توسعه
• 22000 متر مربع کارخانه
• ما از خدمات لباسسازی پشتیبانی میکنیم
• محصولات ما با گواهینامه RoHS، REACH و UL مطابقت دارند
• شرکت بلند مدت با هواوی، ZTE، فاکسون، شیائومی، TCL و غیره
• ظرفیت ماهانه 20 کلو متر
• گواهینامه سیستم مدیریت بین المللی ISO9001، ISO14001، QC080000، OHSAS18001 و IECC
• ما قالب های سخت افزاری و پلاستیکی خود را داریم
• دارای 3 دستگاه LS-WEDM است
• داراي 12 دستگاه WEDM و 8 دستگاه CNC
• داراي 20 ماشين خرد و 12 ماشين تخليه الکتريکي
• داراي 30 ماشين چاپ
• داراي 55 دستگاه تزريق پلاستيکي
• داراي کارگاه هاي تجميع اتوماتيك است

7نقشه مکانیکی

شما مي تونيد جزئیات ديوارها را از اين نقشه ي زير بشناسيد
