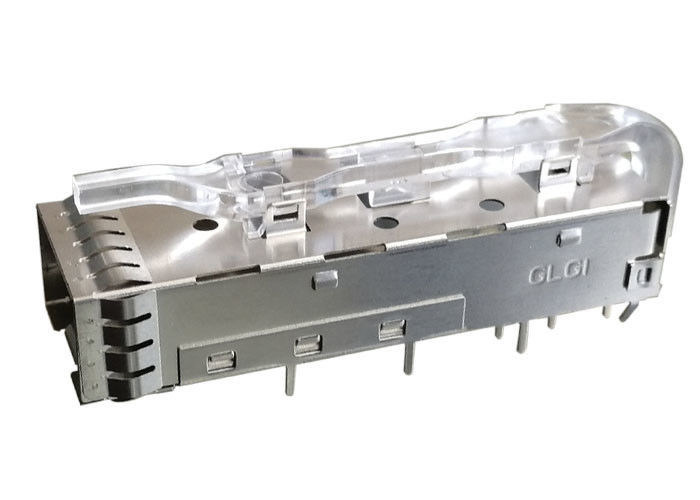

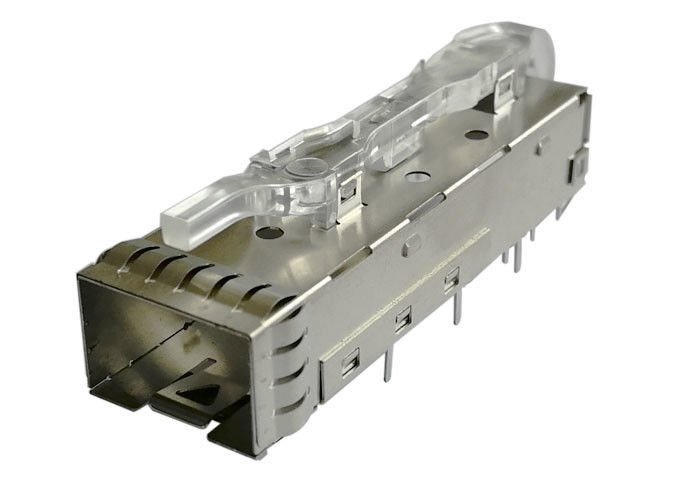

مجموعه قفس SFP با پین لحیم 3.0 میلی‌متری، پین 1 در 1، با فنر EMI و لوله نور

3.0 میلیمتر پایش پست PIN 1 x 1 SFP قفس مونتاژ با لوله نور EMI انگشت بهار

ویژگی ها

• به صورت جداگانه یا به عنوان یک کیت (سری SFPK)

• در دسترس با قفس های تک یا چند پورت (پنه نصب)

• کیت مناسب با کانکتور SFP و قفس

• طراحی پای سه بعدی برای حفظ بهتر فشار و تماس با سوراخ های صفحه میزبان

• ساخت یک قطعه از فولاد ضد زنگ

• طراحی کم انتشار از طریق انگشتان بهار جمع و جور شده

• فواره های پرتاب گیرنده پیشرفته

• نصب / برداشتن ساده و سریع

• سوراخ های صفحه میزبان که هنگام برداشتن قفس آسیب نمی بینند

• پنجره های انتقال گرما در تمام سطوح قفس SFP

• پشتیبانی از طرح های صفحه میزبان سازگار با MSA و طراحی های گیرنده

مزایا:

• طراحی MT بسته بندی شده در نوار و رول
• تضمین آسان انتخاب و محل به PCB
• قفس های تک پورت در نسخه های press-fit، solder-post و PCI (1°) در دسترس هستند؛ قفس های گینگ شده در نسخه press-fit در دسترس هستند
• امکان استفاده با ضخامت های مختلف تخت و فرآیندهای مونتاژ
• دم های فشرده شده برای استفاده از شکم به شکم برای قفس های تک و دسته بندی شده
• اطمینان از بهترین استفاده از املاک PCB

خلاصه:

3) انتشار گرما

راه حل های بهبود یافته حرارتی ما جریان هوا را از جلو به عقب و از پشت به جلو از طریق قفس ها ارائه می دهد، و از طریق آن از طریق عملکرد حرارتی پیشرو در صنعت، انتشار حرارتی بهتر را فراهم می کند.

4) کیفیت سیگنال

برای افزایش کیفیت سیگنال، نمونه کارها SFP بر روی منطقه صفحه قفل تمرکز می کند تا EMI را کاهش دهد و از تخریب عملکرد مدار جلوگیری کند و انطباق با استانداردها را تضمین کند.محصولات در هر دو نسخه EMI بهار و EMI elastomeric gasket ارائه می شود تا نیازهای سیستم مشتری را برآورده کند.

5) ویژگی ها و مزایای کلیدی، عملکرد و انعطاف پذیری

• قفس ها را در پیکربندی های تک پورت، گینگ (1xN) و انباشته (2xN) ارائه می دهد؛ قفس های نصب کننده شکم به شکم نیز ارائه می شود
• ویژگی های گسیختگی یا اسپرینگ های الاستومری برای محاصره EMI
• گزینه های بخاری و لوله های سبک را ارائه می دهد
• قفس های انباشته شده شامل یک کانکتور با سرعت بالا هستند
• مکمل نمونه کارها SFP از مجموعه های کابل های مس متصل به مستقیم و اتصال دهنده های نوری LC و مجموعه های کابل
• قفس ها برای برنامه های کارت PCI در دسترس هستند (زاویه نصب یک درجه)

6) برنامه های کاربردی

طبق محصول

• ذخیره سازی شرکت: سرور
• شبکه سازی: روتر، سوئیچ حمل و نقل نوری
• مخابرات: سر رادیویی از راه دور، سوئیچ ایستگاه پایه

توسط پروتکل

• سونت
• گیگابیت اِتن
• کانال فیبر
• انتقال داده های سریالی

ساختار محصول:

• 1 × 1 بندر تک
• قفس فلزی مدفون و شکل داده شده؛
• با لوله های نور، pوضعیت بندر
• بدون حرارتی سینک، می تواند به عنوان مورد نیاز سفارشی
• نوع نصب، می تواند به عنوان مورد نیاز سفارشی
• ماده قفس: آلیاژ مس
• CLIP: فولاد استیلا
• با یا بدون گسیختن استومری
• طول قفس: 53.4 میلی متر
• عرض قفس: 14.0 میلی متر
• ارتفاع قفس: 9.55 میلی متر

خدمات سفارشی سازی

• ساختارهای 1 × n یا 2 × n
• با یا بدون لوله های نور
• بدون حرارتی
• با یا بدون گسیختن لاستومری یا فلزی
• قفس با یا بدون اتصال یکپارچه
• با یا بدون انگشت بهار EMI
